PREFÁCIO

TEMPO DE TRANSCENDÈNCIA DO PROJETO

Prefaciar uma revista relacionada com os assentamentos humanos, leva-nos a uma reflexão sobre o sentido do projeto em nossos dias. Entendemos por "projeto" uma composição gráfica com diferentes tipos de "desenhos", cujo objetivo é expressar e comunicar um desejo humano.

1. Quando relacionamos "desenho" ao projeto de urbanismo, de paisagismo, de design, de engenharia, de artes plásticas, etc. podemos dizer que se trata de uma linguagem visual precisa e\ou expressiva. Este tipo de desenho se visualiza no espaço bidimensional e\ou no espaço tridimensional virtual (CAD) por meio da linguagem gráfica não verbal.

2. Quando relacionamos "desenho" com um projeto econômico, social, cultural, ideológico, planejamento urbano regional, etc., podemos dizer que se trata de uma linguagem abstrata. Este tipo de "desenho" se visualiza por meio da linguagem gráfica verbal.

Ambos são representações de desejos de pessoas ou de grupo de pessoas. A concretização destes desejos é sempre uma interferência na biosfera do nosso Planeta Terra e consequentemente, na qualidade de vida da humanidade. Ambos são interdependentes, se justificam e se completam.


O desenho do projeto só se justifica por sua inteireza.

O desenho gráfico (1) que cada cidade adquire no decorrer do tempo, nada mais é do que a concretização do desenho dos sistemas (2), desenhados pelos agentes do poder. A cidade como uma grande fábrica, com zonas organizadas para o comércio, para a indústria, para a parte administrativa, para as residências classes sociais alta, media, baixa, pobre, miserável, etc., é o símbolo do Modelo de Desenvolvimento Industrial-Capitalista, que os agentes do poder organizaram para "os outros", isto é, para os excluídos viverem. Infelizmente este Modelo de desenvolvimento Industrial-Capitalista demostrou ser INSUSTENTÁVEL pois não reflete os desejos dos cidadãos do mundo e sim do sistema capitalista-industrial.

Re-desenhar, Re-aproveitar, Re-novar, Re-ciclar, Re-vitalizar

Procura-se hoje, um novo sentido para o projeto que transcenda os padrões dogmatizados até hoje. Se o projeto é a expressão do desejo do homem, necessitamos neste final de milênio, refletir sobre estes "desejos" e redesenhar as nossas cidades, reaproveitanto, renovando e reciclando o que nela já existe. Revitalizá-las para humanizá-las, transformando-as de fato em "assentamentos humanos" com VIDA, porque foram desenhadas como "assentamentos-industriais" como MÁQUINAS.

Pensar globalmente para agir localmente...

Um projeto não se justifica por sua apresentação por meio de diferentes técnicas de linguagens gráficas (imanência) que representam um certo modismo, um mimetismo de outras culturas, mas deve ir além (transcendência).

A transcendência acontece no momento em que o cidadão com todo o seu conhecimento teórico e prático (imanência) visualiza (transcendência) a esperança (potencialidades) para alcançar uma ótima qualidade de vida aos nossos descendentes e coloca (ethos).o desenho do projeto como instrumento para se conseguir concretizar este desejo de mudança.

É tempo de transcendência... é tempo de pensar, de refletir, de meditar sobre o sentido do "desenho do projeto" em sua inteireza (abstrato e visual). Esta é a única condição que se vislumbra para a VIDA neste novo milênio que se aproxima.

Tudo depende dos tipos de projetos que serão ensinados e pesquisados nas universidades:

a) ou continua sendo a codificação gráfica da disciplina (especialista, fragmentada, cartesiana, alienada) cujo sentido é representação gráfica normativa e exata por um lado e a codificação gráfica da interdisciplinaridade cujo sentido é a estética e a funcionalidade do objeto, a produção e o consumo,

b) ou se transforma na codificação gráfica da transdisciplinaridade cujo sentido é a qualidade de vida.

O desenho do projeto é um todo menor dentro de um todo maior...

Em plena Era da Informação, não se justifica professores alienados que continuam desenvolvendo apenas a técnica (tradicional ou informatizada) separada do seu objetivo maior. Este é o tipo do professor "homo-demens" que sabe tudo do quase nada... e acaba por ser co-responsável pelo mau uso deste conhecimento que ele mesmo ensinou.

Não restam dúvidas sobre a necessidade do exercício de uma nova


ética nas Universidades, denominada "Ética da Diversidade". Este novo conceito de ética divulgada pela UNESCO, foi elaborada no Congresso Internacional CIRET-1998 por pesquisadores internacionais holísticos-transdisciplinares, tendo como representante brasileiro, o Prof. Dr. Ubiratã D'Ambrósio. As palavras-chave desta nova ética é a tolerância e transdiciplinaridade que devem identificar o novo professor e pesquisador universitário do terceiro milênio.

Tolerância para ser capaz de ouvir sem preconceitos, todos os cidadãos, desde os mais humildes, das mais diferentes culturas e classes sociais, até os mais poderosos e intelectualizados, para depois refletir, meditar e se transformar em "homo-sapiens".

Homo-sapiens é aquele que, adquirindo sabedoria de outras culturas e de diferentes classes sociais, se transforma em mediador criando (ethos) por meio da transdisciplinaridade, "pequenos projetos inteiros" que se identificam com o "projeto inteiro maior" do Novo Modelo De Desenvolvimento Sustentável idealizado por Jesus Cristo há 2000 anos e que só agora a Humanidade está compreendendo.

Maria Alzira Loureiro



SUMÁRIO

13

Manfreide Henrique Martinez

Arquitectura e Dezplazamiento de Conceptos: el caso de Lina Bo Bardi.

Irajá Gouvêa

Por um Desenvolvimento Urbano.

Renato Leão Rego

Breve História de Três Idéias: Motivos formais recorrentes na produção da arquitetura moderna brasileira.

Roberto de Carvalho Jr

Água - uma Visão Holística, Sistêmica e Prospectiva.

43

Odair Laurindo Filho

Máquinas-Operatrizes: aspectos de segurança e higiene do trabalho.

Maria Alzira Loureiro

O Desenho das Estruturas Geométricas: poliedros platônicos e arquimedianos.

Paulo Kawauchi

Ensino à Distância: Potencialidades, Tendências Atuais e Visão Prospectiva para o Ensino do Desenho.

Cleia Rubia de Andrade e Castro

O Homem e Seu Espaço.

55

21

27

71

35

81



Arquitectura y desplazamiento de conceptos: El caso de Lina Bo Bardi


Manfreide Martínez1

Martínez, M. Arquitectura y Desplazamiento de Conceptos: el caso de Lina Bo Bardi. Revista Assentamentos Humanos, Marília, v2, n. 1, p13-19, 2000.

ABSTRACT

Within the vernacular and figurative Brazilian universe, Lina Bo Bardi seeks the abstract and rationalist mechanisms upheld by the Modern Movement, though relieved by playful features, at times almost theatrical. Her concept of Architecture as both public service and poetry helps us to understand her work through its intention to forge a connection between the popular and the erudite, cartesian, cultures - as a way of building a socialist civilization through scientific means.

Key Words: Lina Bo Bardi, modern Brazilian architecture, postmodern.

Palavras-Chave: Lina Bo Bardi, arquitectura moderna en Brasil, postmodernismo.

1 Professor da Universidade Estadual de Londrina e doutorando na Universidade das Ilhas Baleares, Espanha.



"De todos los remordimientos del hombre,

tal vez el más cruel sea el de lo no realizado".

Marguerite Yourcenar,

El tiempo, gran escultor, 1931.

1

Alan Colquhoun habla del desplazamiento de conceptos de la arquitectura clásica hacia la arquitectura de Le Corbusier, mientras Colin Rowe compara esta arquitectura con la de Palladio. Colquhoun, a través de un análisis formal, método también utilizado por Rowe, compara la gramática del lenguaje clásico de la arquitectura y su permanencia racionalizada en `los cinco puntos de la arquitectura' corbusierana que en cierto sentido fundamenta sus construcciones. Para Colquhoun, en el método creativo de Le Corbusier se halla "un proceso de reinterpretación y no de creación a partir de un vacío cultural" (2:114).

En este sentido, si la arquitectura clásica era una imitación de la naturaleza, siendo portadora de los contenidos miméticos que las vanguardias rechazaron, ahora se pasaba de una "imitación de la naturaleza a la imitación de la nueva naturaleza tecnológica" (16:61), ambas coincidiendo en la racionalidad de sus formas. De hecho, desde su libro-manifiesto de 1923, Hacia una arquitectura (4), Le Corbusier, a modo de collage, traza un puente entre la arquitectura de Roma hasta la era de los paquebotes, de los aviones y de los coches, anunciando la famosa sentencia "una gran época acaba de comenzar" (4:69). Para Le Corbusier la mecanización del mundo y de la arquitectura está anclada a ideales de cuño social, pretendiendo inocentemente que la forma sea el agente de democratización social. David Watkin (17) ha señalado el papel moralizante del Movimiento Moderno y su ideología socio-política. "En arquitectura, esto significaba la continua creación de nuevas formas bajo

el impulso del desarrollo social y tecnológico, así como la representación simbólica de la sociedad a través de dichas formas" (3:35). Bajo este concepto, la arquitectura sería " la voluntad de una época traducida al espacio" (10:31), relacionandose directamente al concepto de zeitgeist.

2

Hablando en términos benjaminianos, la arquitectura se adaptó al concepto de "la obra de arte en la época de su reproductibilidad técnica", y pudo ser masificada, independiente de los aspectos regionales de cada país, pues el principio común de la generación del hecho es la idea de creación tecnológica cartesiana. Si para Benjamin la masificación del empleo del medio mecánico anula el aura y consecuentemente mata el arte en un mundo capitalista, los arquitectos de vanguardia, como Le Corbusier, pretenden justamente utilizarse de este medio como agente de una revolución cotidiana. La prueba reside en la lucha de Le Corbusier por definir la arquitectura como ingeniería, manteniendo el puesto de la arquitectura como disciplina humanística pero que se utiliza del diseño de los artefactos y de la producción en serie, trazando un puente entre la estética del ingeniero con la del arquitecto como dos "entes solidarios" (4:03).

Le Corbusier ejemplifica su concepto de normatización arquitectónica instrumentalizando los materiales prefabricados en la creación del sistema Dom-Ino (1914), ya que el arquitecto la utilizó en gran parte de su obra hasta el año 1935, donde también pretendía afirmar la conexión de la forma estándar con la función espacial y constructiva. La sistematización final del quehacer arquitectónico a modo de reglas, Le Corbusier la proclama en el año 1926 con los Cinco puntos para una nueva arquitectura, aunque ya había anticipado en la Maison Citrohan elevada sobre pilotis la utilización de sus preceptos.


Esta versión padronizada de la Maison Citrohan, Le Corbusier la puso en práctica en el año 1927 en la Weissenhofsiedlung de Stuttgart, la famosa exposición sobre el habitar moderno, donde bajo la dirección de Mies van der Rohe se convoca "los protagonistas del Movimiento Moderno para que den su contribución a la cuestión de la vivienda moderna" (09:33). Allí, Le Corbusier y Mies van der Rohe aparecen juntos y "podemos imaginar su charla acerca de la racionalizazión e industrialización de la arquitectura, de la casa como máquina de habitar, de la flexibilidad del nuevo espacio doméstico a partir de la construcción en esqueleto, en fin, del espíritu de los nuevos tiempos" (09:33).

Lo cierto es que a finales de la década de 20, Le Corbusier, creyente de la misión de la arquitectura y sobretodo del urbanismo como solución para la masificada vida moderna, parte en viajes donde pueda difundir sus ideales bajo la óptica de la creación de una nueva cultura y que este ideal cuadraría y podría ser desplazado a un lugar sin el peso de la historia europea. Evidentemente este lugar es América pues "la historia no existe, ella es hecha" (15:83). En un texto titulado "O Espíritu Sulamericano", Le Corbusier, siempre dentro del tono profético que le caracteriza, dice: "A Europa burguesa é um peso para a América do Sul. Libertai-vos! A Europa burguesa está virtualmente enterrada. É chegada uma nova hora" (15:70).

A partir de aquí creo que también se puede hablar del desplazamiento de conceptos en la arquitectura moderna en Brasil, pues cuando Le Corbusier llega al territorio `sin historia'de Brasil, el país intentaba definirse culturalmente a través de la búsqueda de sus trazos artísticos genuinos, que desde entonces estuvo en franca dependencia con el eurocentrismo. Pero si Le Corbusier ve en América un territorio limpio donde sería posible la concreción de su empezar la arquitectura

desde una tabla rasa, Antônio Cândido apunta que el problema de identidad para Brasil residía en resolver "una ambigüedad fundamental: la de somos un país latino, de herencia cultural europea, pero étnicamente mestizo, ubicado en los trópicos, influido por culturas primitivas, amerindias y africanas" (1:117), siendo que nuestra identidad pasaba por solucionar tales dicotomías.

3

Irónicamente, el hecho de Brasil tentar crear una cultura propia a través de la Semana de arte moderna de 22, parte de los elementos de vanguardia europea, que algunos de los artistas brasileños habían contactado en viajes a Europa.

El primero manifiesto de arquitectura brasileño, titulado Futurismo?, escrito por el ruso Gregori Warchavchik en 1925, proclama a la manera europea la `estética de la máquina'.

Como es sabido, el mismo Warchavchik fue el responsable por la primera casa `purista' en Brasil, en 1927, donde frente la falta de la tecnología adecuada para plasmar una verdadera arquitectura purista, oculta el tradicional tejado de las casas de Sao Paulo a través del prolongamiento vertical de la fachada principal, intentando darle la apariencia de `prisma'.

En el año en que Le Corbusier termina su obra-manifiesto, la Vila Savoye de 1929, el arquitecto es invitado por Paulo Prado para visitar Brasil. Le Corbusier aprovecha la ocasión y recomienda que el crítico legitimador de la arquitectura moderna, es decir, Giedion, sea el representante de América Latina en los CIAM. Gregori Warchavchik recomienda a Lucio Costa, el hombre que mejor luchó para definir una nueva arquitectura brasileña y el arquitecto que vio en la casa


Cuando, a partir del diseño de Le Corbusier para el Ministerio da Educaçao e Saúde, desarrollado por Lucio Costa, Oscar Niemeyer, Carlos Leao, Jorge Moreira, Affonso Eduardo Raidy y Ernani Vasconcelos, se dan las alteraciones que modifican la arquitectura corbusierana, Frampton, en un tono poético que no le es habitual, analiza: "los jóvenes seguidores brasileños transformaron inmediatamente estos componentes puristas en una expresión autóctona sumamente sensual que en su exuberancia plástica se hacia eco del barroco brasileño del siglo XVIII" (6:258). Es evidente que estas son las mismas palabras que se utiliza Oscar Niemeyer para describir su arquitectura.

4

genius loci

En la irónica búsqueda brasileña por definirse como cultura genuina, donde Europa es siempre un referente que cambia al `vivir en Brasil', concepto señalado por Gilberto Freire, Roberto Schwarz y Darcy Ribeiro, no deparamos con otro discípulo de Le Corbusier, es decir, Lina Bo Bardi, que trabaja con el lenguaje corbusierano de una manera más directa y referencial, sobretodo en sus primeras obras en Brasil. Y no solo Le Corbusier, como también Mies van der Rohe.

Pensamos que los aspectos intencionales de padronización estándar y tecnológico de cuño purista y minimalista, bien como sus presupuestos morales y sociales de ordenación de la historia a través de la forma en la obra y pensamiento de Lina Bo Bardi son estudiados de forma periférica, haciendo con que los aspectos antropológicos de su obra ganen protagonismo. Un protagonismo inocente, `nacionalista', anclado en un complejo de inferioridad y que a la vez intenta subrayar el genuino de la cultura brasileña.

`purista' de 1927 el inicio del abandono del estilo neocolonial en Brasil.

Aquí podríamos decir que llegamos al punto, o el puente, entre la arquitectura moderna y su desplazamiento en Brasil. La tensión entre aceptar los ideales de una arquitectura internacional y la afirmación de una cultura nacional se hacen evidentes en la afirmación de Lucio Costa: "La arquitectura brasileña es un producto típico del talento de una raza". Si los ideales corbusieranos son afirmados con base en la anulación de un territorio geográfico y social a través de una normatización reglamentaria, es a partir de la búsqueda de una carácter genuino que se esboza la búsqueda de una auténtica arquitectura brasileña. Pensamos que sólo la invención ingeniosa podría justificar tal hecho, cosa que la crítica reconoce en Oscar Niemeyer, el discípulo de Le Corbusier que Lucio Costa defendió como `el talento de una raza'.

A partir de las técnicas modernas del hormigón, Niemeyer, con un dibujo gestual, crea "la curva libre y sensual.. que la nueva técnica sugiere", siguiendo el consejo de Le Corbusier de "mantener los ojos en las montañas de Rio". Le Corbusier nunca dejó de contradecirse. Así, con la técnica del hormigón, Le Corbusier propone a Niemeyer que "Construya el barroco", el lenguaje de la arquitectura de Aleijadinho, extrañamente una arquitectura de `estilo' rechazada por Le Corbusier .

A partir del `ablandamiento' de la rigidez formal de la poética corbusierana (13:39), Niemeyer pasa a ser reconocido internacionalmente por la crítica, que ve en la obra para la Pampulha en la década de 40 el inicio del modernismo brasileño, justificando la intención brasileña de originalidad.

Parte de la crítica apoya los desplazamientos formales de tal arquitectura, otra parte no (12:228).


Nuestra tesis es: Lina Bo Bardi busca en medio del universo figurativo y vernacular brasileño los mecanismos abstractos y racionalistas otorgados por el Movimiento Moderno, aunque añadidos de aspectos lúdicos y provisionales, casi escenográficos.

En el momento que la postmodernidad bombardea el proyecto de la arquitectura moderna como un proyecto muerto, se puede ver en Lina, desde luego, no la muerte de la modernidad, pero la necesidad de hacer visible los aspectos puntuales de tal proyecto y la búsqueda de su legitimación idealista.

Para la arquitecta, la observación de la historia viene en función de subrayar la tipificación formal y funcional que reside en la arquitectura popular que se preocupa en ser práctica en el sentido constructivo y utilitario, estando emparejada con los ideales de la arquitectura moderna.

Pero dejemos que hable Lina Bo Bardi.

A través de su Curriculum literário podríamos apuntar algunos de sus conceptos en su llegada a Brasil. En el principio de su Curriculum dice: "Eu nunca quis ser jovem. O que eu queria era ter história" (05 : 09), totalmente en desacuerdo con las enseñanzas de vanguardia. Pero, al final del mismo Curriculum, Lina revela lo que hizo con que esta italiana se decidiera por vivir en Brasil: "Chegada ao Rio de Janeiro de navio, em outubro. Deslumbre. Para quem chegava pelo mar, o Ministério da Educaçao e Saúde avançava como um grande navio branco e azul contra o céu. Primeira mensagem de paz depois da Segunda Guerra Mundial. Me senti num país inimaginável, onde tudo era possível. Me senti feliz, e no Rio nao tinha ruínas" (05:12).

Eso es lo que impactó a la arquitecta: la arquitectura de gramábajo el título "La presencia del pasado": "Esta primera

bienal de arquitectura fue decepcionante. Yo la describiría diciendo que los que expusieron en Venecia formaban una vanguardia de frentes invertidos. Quiero decir que sacrificaron las tradición de la modernidad para hacer sitio a un nuevo historicismo" (7:87).

Lina Bo Bardi, tal como el filósofo, ve en la autoproclamada postmodernidad un signo de conservadurismo: "O Movimento Post-Modern, nascido nos Estados Unidos, adquiriu importância internacional na última Bienal de Veneza, reacionário e anti-atual confunde o verdadeiro sentido da história, com os duvidosos retornos ao historicismo" (05:226). Y sí para Habermas la modernidad aún está anclada en la idea de un futuro, de un porvenir que debe ser realizado algún día, la arquitecta, igual que el filósofo, aplaza su ideal a través de la espera del momento histórico, político y social donde esta modernidad se cristalize, de acuerdo con las esperanzas brasileñas de que `Brasil es el país del futuro'.

Es con cierta melancolía que Lina Bo Bardi escribe un año antes de su muerte: "Tenho inibiçoes arquitetónicas, é uma doença nao é pose: sou incapaz de projetar um Banco, uma Mansao Particular, um Hotel. Teria amado ser chamada para projetar talvez um Hospital, Escolas, Casas "Populares", mas nunca aconteceu" (05:316). Y al final añade la clave de su pensamiento: "No fundo vejo a arquitetura como Serviço Coletivo e como Poesia" (05:316).

Desde la Ilustración, como señaló, Kruft, la "idea que la arquitectura puede tener efectos pedagógicos en la sociedad había adquirido cierta difusión" (08:681), lo mismo que hace Le Corbusier, que otorga al arquitecto el papel de mesías de una nueva sociedad, concepto claramente adoptado por su heredera Lina Bo Bardi, aunque la arquitecta busque más una conciliación histórica que una imposición radical hacia la historia brasileña.


El hecho de que consideraba todo como arquitectura, dando especial atención a la `arquitectura del objeto', del diseño, trabajando con vestuario, escenografía y periodismo, ubica la arquitecta en un fuerte idealismo que pretende otorgar al arquitecto el papel de transformador cultural, del mismo modo que Walter Gropius pretendió con la Bauhaus y que Argan nombró de "racionalismo pedagógico", concepto que cuadra perfectamente con Lina Bo Bardi.

Es en la intención de promover el encuentro de la cultura popular con la cultura erudita de base cartesiana como método que busca realizar una civilización socialista a través de medios científicos que la obra de Lina Bo Bardi debe ser leída, independiente de que hoy día vivamos bajo arquitecturas narcisistas, bellas y espectaculares, preocupadas con el lenguaje impactante de sus formas y totalmente en oposición a los principios idealistas de la vanguardia que tiene en Lina Bo Bardi una representante, pese a la soledad interior del artista que no puede cambiar una sociedad `pro-yectando' formas arquitectónicas bajo conceptos caritativos.

BIBLIOGRAFIA:

1. CÂNDIDO, Antônio. Literatura e sociedade. Sao Paulo: Editora Nacional, 1976.

2. COLQUHOUN, Alan. Arquitectura moderna y cambio histórico. Ensayos 1962-1976. Barcelona: Gustavo Gili, 1978.

3. ________. Modernidad y tradición clásica, Madrid, Jucar, 1991.

4. CORBUSIER, Le. Hacia una arquitectura, 2ª ed. Barcelona: Editorial Poseidón, 1978.

5. FERRAZ, Marcelo Carvalho (ed.). Lina Bo Bardi. Sao Paulo: Instituto Lina Bo e Pietro Maria Bardi, 1993.

6. FRAMPTON, Kenneth Frampton, Historia crítica de la arquitectura moderna, 3ª ed. Barcelona: Gustavo Gili, 1987.

7. HABERMAS, Jürgen. "Modernidad versus postmodernidad" en Josep Picó (compilación). Modernidad y Postmodernidad. 2ª ed. Madrid: Alianza Editorial, 1992.

8. KRUFT, Hanno-Walter. Historia de la teoría de la arquitectura. 2. Desde el siglo XIX hasta nuestros días. Madrid: Alianza Editorial, 1990.

9. LLEÓ, Blanca. Sueño de habitar. Barcelona: Fundación Caja de Arquitectos, 1998.

10. MIES VAN DER ROHE, L. "Arquitectura y modernidad" en Escritos, diálogos y discursos, Madrid, Colegio Oficial de Aparejadores de Madrid, 1982.

11. MONTANER, Josep María. La modernidad superada. Arquitectura, arte y pensamiento del siglo XX. Barcelona: Editorial Gustavo Gili, 1997.


12. PEVSNER, Nikolaus. Pioneros del Movimiento Moderno, de W. Morris a W. Gropius. 3ª ed. Ediciones Infinito: Buenos Aires, 1972.

13. REGO, Renato Leao. Duas casas de Oscar Niemeyer, una imagen da formaçao da arquitetura moderna brasileira, Assentamentos Humanos: revista da faculdade de Engenharia e Arquitetura da Universidade de Marília, vol. 1, nº 0, dezembro de 1999.

14. ROWE, Colin. Las matemáticas de la villa ideal y otros ensayos. Barcelona: Editorial Gustavo Gili, 1978.

15. SANTOS, Cecília Rodrigues dos (et al.). Le Corbusier e o Brasil. Säo Paulo: Tessela/projeto, 1987.

16. TAFURI, Manfredo. Teoría e Historia de la Arquitectura. Hacia una nueva concepción del espacio arquitectónico. 2ª ed. Barcelona: Editorial Laia, 1977.

17. WATKIN, David. Arquitectura y moral. Desarrollo de un tema en la historia y la teoría arquitectónica desde el `revival' del gótico al Movimiento Moderno. Barcelona: Tusquets Editores, 1981.



POR UM DESENVOLVIMENTO URBANO.


Irajá Gouvêa1

Gouvêa, I. Por um Desenvolvimento Urbano. Revista Assentamentos Humanos, Marília, v2, n. 1, p21-25, 2000.

ABSTRACT

A city or town is determined in its form through several kinds of organization and development. The occupation of the urban public space depends on the existence or not, of urban regulations, associated with their applicability through a public authority, in this case the municipal authority. Through a theoretical analysis of the city, a variety of the tools used by the municipal halls will be examined, to study their development, as well as to analyse these tools, as employed in different Brazilian realities.

In order to support this subject we should remember Article 182 from Federal Constitution which states that urban development policy has as its main goal to implement the full development of the town's social function besides guaranteeing the welfare of its


1Professor Mestre na disciplina Legislação e Ética profissional e Projeto de Arquitetura,

UNIMAR _ Fac. de Engenharia e Arquitetura


inhabitants. The Municipal Executive and Legislative authorities have the responsibility of attending the content of the said article. Are all Brazilian cities practicing the full development of their social functions, assuring by these means, the welfare of their inhabitants ?

Pode-se dizer que, a partir dos anos 80, de maneira geral, os poderes municipais passaram a perceber a importância do planejamento para o desenvolvimento da cidade, sendo tratado de maneira respeitosa por parte do Legislativo e Executivo. No entanto, os instrumentos de regulamentação urbanística e de orientação para o desenvolvimento das cidades foram sendo copiados pelas cidades menores, nem sempre regulamentados ou adaptados para suas reais aplicações. Estes instrumentos usados para regular o funcionamento urbano merecem ser analisados para que se possa verificar a efetividade de sua aplicação. O Plano Diretor como o carro chefe do planejamento, bem como, sua aplicabilidade através de normatizações, carecem de uma melhor definição. Cabe as administrações municipais viabilizar estas normatizações, fazendo com que o ordenamento espacial aconteça de maneira natural através de uma parceria entre o poder constituído e a população.

Plano Diretor

Trata-se de um instrumento normativo e estratégico de planejamento do desenvolvimento urbano, vindo a constituir a principal referência de ordenamento espacial da cidade. Este instrumento não se limita a ordenar ou normatizar as atividades do território no espaço físico da cidade, mas também se propõe a induzir seu desenvolvimento econômico, social e ambiental.

Através de um diagnóstico da atual realidade física, social, econômica, política e administrativa da cidade, do município e da região, criam-se subsídios para propor um plano de desenvolvimento. É portanto, um instrumental de alta utilização para o planejamento futuro.

A Prefeitura e a Câmara Municipal exercem a gestão urbana através do desempenho de funções relacionadas às normatizações e intervenções no cenário

Key Words - urban development, municipal power

Palavras-Chave _ Desenvolvimento urbano, poder urbano

Introdução

Uma cidade é determinada em sua forma, através de vários meios de organização e desenvolvimento. A ocupação do espaço público urbano depende da existência ou não, de uma regulamentação urbanística associada a sua aplicabilidade através do poder publico, no caso, o poder municipal. Através de uma análise teórica no campo urbanístico, será feito um levantamento da existência de vários instrumentos utilizados pelas prefeituras, para ordenar seus desenvolvimentos, bem como, uma análise destes instrumentos, nas diferentes realidades brasileiras.

Para dar sustentabilidade a este assunto, deve-se lembrar da existência do artigo 182 da Constituição Federal: que a política de desenvolvimento urbano tem por objetivo ordenar o pleno desenvolvimento das funções sociais da cidade e garantir o bem estar dos seus habitantes. É portanto, pura responsabilidade do poder público municipal, formado pelos poderes Legislativo e Executivo, atender o conteúdo deste artigo.

Estariam todas as cidades brasileiras praticando o pleno desenvolvimento das funções sociais, garantindo assim o bem estar dos seus habitantes ?


urbano. Isto quer dizer que compete ao órgão público definir normas de utilização do solo urbano, das edificações, do parcelamento do solo, das infra-estruturas, dos equipamentos coletivos e áreas de preservação natural.

Cabe, também, a este mesmo poder público, embora não pertencente a sua normatização, induzir e proporcionar os elementos econômicos, políticos e culturais dentro do espaço urbano. Através de diretrizes formuladas em seu plano, intervenções são feitas de forma a orientar e produzir o processo de desenvolvimento urbano.

É neste aspecto que o processo se perde, ou seja, as cidades ficam à mercê dos interesses econômicos de pequenos grupos detentores do poder, quase sempre, interesses escusos ao interesse público. Por outro lado, o próprio planejamento é conceituado sobre o prisma da temporalidade. O ato de planejar é calcado dentro de metas a curto, médio e longo prazo, cabendo a uma gestão dar continuidade nas ações a médio e longo prazo idealizadas nos planos diretores de gestões anteriores. Isto, somente acontece, principalmente nas cidades de médio e pequeno porte, quando há interesses, ou seja, quando grupos políticos fazem sucessores, sendo comum uma administração abandonar um plano diretor para substituí-lo em parte ou totalmente, atribuindo a autoria à sua gestão.

Cumprindo a determinação da constituição, várias cidades brasileiras voltaram a elaborar planos diretores no início dos anos 90, aproveitando para substituir o anterior, bem como, priorizar os interesses de seus dirigentes.

Portanto, os poucos planos diretores existentes, embora formulados algumas vezes de maneira correta, mesmo quando copiados e adaptados a outras realidades urbanas, quase sempre não passam de plataformas políticas, esquecidas pelas

administrações, alteradas pelos legisladores e desrespeitadas pelos cidadãos comuns que desconhecem sua essência e sua finalidade.

Apesar de todos estes problemas, podemos observar certos tópicos do plano diretor sendo aplicados com alguma eficiência em muitas prefeituras de pequeno, médio e grande porte, tais como:

- Assentamentos de população de baixa renda;

- Urbanização dos loteamentos de baixa renda;

- Delimitação de áreas de interesse, principalmente as destinadas à habitação;

- Não-aprovação de projetos que causam impacto ao sistema viário, infra-estrutura e paisagem urbana;

- Criação e implantação de equipamentos coletivos, bem como normatização para sua utilização e implantação;

- Preservação e regulamentação de utilização dos recursos naturais e patrimônios culturais e históricos.

Lei de Uso e Ocupação do Solo

Lei de Parcelamento do Solo

Em termos de regulação espacial, são estas leis que ditam as normas e regulamentam a produção e construção do seu espaço. Dessa forma, regulamentam as construções públicas e privadas na área municipal, definindo as condições de utilização do solo no âmbito do perímetro urbano.

Cabe ao plano diretor criar normas complementares que se adaptem à realidade do território urbano, porém, o que vemos novamente são adaptações a leis de zoneamento e uso de solo de outras cidades e regiões, nem sempre atendendo à realidade local.

Como exemplo podemos citar o Artigo 4° da Lei de Parcelamento do Solo, o item II DOS REQUISITOS URBANÍSTICOS PARA LOTEAMENTO, que diz : Os lotes terão área mínima de 125,00 m² (cento e vinte e cinco metros quadrados) e frente mínima de 5,00m ( cinco metros).


Se observarmos o conteúdo dos planos diretores de várias cidades, veremos que este item não apresenta qualquer norma complementar alterando as dimensões mínimas exigidas ou determinando o desmembramento mínimo para assegurar uma melhor qualidade de vida. Novamente parece que se interpõe o interesse imobiliário como determinador do espaço urbano.

No parágrafo 1° deste mesmo artigo se lê: A percentagem das áreas públicas previstas no inciso I, deste artig,o não poderá ser inferior a 35% (trinta e cinco por cento) da gleba... Podemos entender que a lei original não faz alusão às características topográficas e de localização viária desta área a ser destinada à comunidade, cabendo portanto ao agente imobiliário determinar os locais a serem implantados os equipamentos urbanos , bem como os espaços livres de uso público. Consequentemente, na maioria dos loteamentos, estas áreas estão implantas nos locais mais afastados e irregulares topograficamente. Também neste caso, o plano diretor deveria intervir, criando normatização no intuito de reprimir abusos imobiliários.

Além destas intervenções às leis originais, o plano diretor deve dinamizar a própria utilização do solo através de programas específicos que venham de encontro a seu objetivo maior que é a de induzir o desenvolvimento. Podemos citar como intervenção pública :

- Renovação urbana _ revitalização e restauração de áreas degradas, dando-lhes nova dinâmica e incentivando seu uso. Como exemplo, podemos citar as proximidades dos trilhos ferroviários.

- Estruturação urbana _ integrar ao tecido urbano as áreas rarefeitas, através da implantação de atividades econômicas e de uso habitacional, além de soluções para preservação ambiental. Como exemplo, podemos citar os fundos de vale.

- Dinamização urbana _ criar focos de interesses urbanos, de maneira a

diversificar o crescimento e ordenamento urbano. Como exemplo, podemos citar a remodelação paisagística de uma região urbana pouco valorizada.

Gestão urbana e gestão Municipal

Somente a existência de leis, planos e programas não é suficiente para promover um funcionamento adequado às cidades. As carências apresentadas na maioria das cidades brasileiras exigem, além dos instrumentos de ordenação do espaço, provisão pelo poder publico de serviços de infra-estrutura social e de equipamentos urbanos. Cabe à gestão urbana dirigir o orçamento, dando prioridades às necessidades reais da população, o que nem sempre ocorre, pois, novamente, os interesses particulares de poucos ou a falta de capacidade dos administradores e seus assessores são uma constante. Estas necessidades por parte da população caracterizam a vida pública, também designadas de meios de consumo coletivo. São exemplos destas necessidades: serviços de transporte coletivo, centros de saúde, escolas, asilos, creches, saneamento básico, segurança pública, limpeza urbana entre outros.

A gestão municipal pode ser definida como o produto dos ordenamentos espaciais, através das normatizações dos planos e leis que o englobam, e, da provisão dos serviços urbanos básicos efetuados pela gestão urbana. Entretanto, não podemos esquecer que a gestão municipal não pode e não deve promover uma administração isolada. Esta gestão deve ser formada principalmente com a participação direta da população, através de fóruns de discussão, debate e definições de políticas públicas e acompanhamento na implantação das deliberações.

Cabe à lei orgânica do município, definir esta real participação popular nas administrações, não apenas através dos vereadores, representantes legais do povo, mas também, junto à comunidade,


através de associações de bairros e de serviços, visando, com isso, uma fiscalização direta nas administrações, evitando assim, os abusos tão comuns observados por todo o país.

Aplicabilidade das normatizações

Pode-se observar que, teoricamente, as cidades possuem instrumentos de ordenamento físico-espacial e de desenvolvimento, no entanto, não se deve esquecer que a existência de ferramentas não é suficiente para garantir a sua aplicabilidade e eficácia. Há bastantes exemplos de cidades com planos diretores e normatizações antigos ou recém formulados que não estão apresentando efeitos salutares para a comunidade.

A administração pública, através de seus técnicos e decisores, apresenta um conhecimento que se expressa dentro de uma linguagem pouco acessível à maioria da população. Uma gestão compartilhada como foi dito anteriormente precisa suprir, portanto, a distância existente entre os técnicos e o cidadão comum. A informação deve divulgar toda questão de interesse coletivo, de modo a produzir e sucitar interesse da comunidade, produzindo com isto, vontade de intervir.

Outro ponto conflitante é a estrutura administrativa dos órgão municipais.

A fragmentação das competências administrativas reflete no controle do uso do solo. Assim, enquanto uma secretaria apresenta, elabora e dá subsídios para aprovação e normatização de uma lei, não se pode esperar que outra secretaria, alheia a decisões relativas a esta normatização, faça a implementação e fiscalização da mesma.

A partir do interesse verdadeiro da população, expresso num contínuo fórum, com toda a comunidade participando de maneira democrática através de suas associações, instituições, grupos sociais e dos seus representantes legais, constituído

pela Câmara Municipal, deve-se promover a aproximação da gestão municipal no momento da feitura e execução dos planos, mostrando-se sensível aos desejos da comunidade como um todo, estabelecendo um vínculo estreito entre o poder decisório e o poder reivindicatório; e, finalmente, quando a estrutura da administração dos órgãos municipais não apresentar fragmentações, passando portanto, a ser reformulada, através de uma ampla reforma administrativa, podem-se esperar , embora não a curto prazo como todos anseiam, mas a médio e longo prazo, mudanças que acarretarão um novo conceito de desenvolvimento urbano, e então, por certo, se estará caminhando rumo à cidade desejada.

Bibliografia

LOJKINE, Jean. O Estado Capitalista e a questão urbana. São Paulo: Martins

Fontes, 1981.

CASTELLS, Manuel. Gestão Urbana: planejamento e democracia política. São Paulo: Sempla, 1985.

SANTOS, Wanderley G. dos. Cidadania e justiça. R. de Janeiro: Campus,1979.

FUNDAÇÃO PREFEITO FARIA LIMA _ Cepam .O município no século XXI:

Cenários e perspectivas. Ed. Especial. São Paulo: 1999.



BREVE HISTÓRIA DE TRÊS IDÉIAS:

MOTIVOS FORMAIS RECORRENTES NA PRODUÇÃO DA ARQUITETURA MODERNA BRASILEIRA


Renato Leão Rego1

Rego, R. L. Breve História de Três Idéias: Motivos formais recorrentes na produção da arquitetura moderna brasileira. Revista Assentamentos Humanos, Marília, v2, n. 1, p27-34, 2000.

ABSTRACT

Based upon Brazilian modern architecture's emblematic images, this paper presents a brief history of three ideas: three recurrent formal motifs in Brazilian modern architecture: the `butterfly' roof, the lined vaults and the composition based on mixed lines (straight and curved) _ as theme for reflection on modern architecture in Brazil which, beyond the universal syntax justified by instrumental rationality and committed to the construction of the new and the architectural invention, has articulated a style by the insistent application of characteristic formal motifs, revealing a design method which does not eliminate the considerations of certain references as fundamental matrixes, although its theoretical discourse alternates between technological determinism and creator's intuition.


1 Doutor pela Universidad Politécnica de Madrid, coordenador do curso de Arquitetura e professor no curso de Mestrado em Arquitetura e Urbanismo da Universidade de Marília.



Key Words: Brazilian modern architecture; tipology; design method.

Palavras-Chave: arquitetura moderna brasileira; tipologia, metodologia projetual.

disponibilidades técnicas e de programas sem precedentes, a arquitetura da Era da Máquina demandava soluções originais. Investido da racionalidade instrumental, aproximou a prática projetual de procedimentos científicos que passaram a fornecer leis gerais subjacentes às soluções técnicas adotadas. Animado pelo desejo de expressão do "espírito da época" e empenhado na construção do novo, o pensamento do movimento moderno substituíra a tradição, o costume e a imitação no método de desenho pela questão da invenção arquitetônica, cabendo à iniciativa do gênio criador do arquiteto, no momento criativo, o preenchimento daquele vazio cultural encontrado com a exclusão das tipologias(1:68).

Em retrospectiva, no processo de desenho da arquitetura moderna o determinismo técnico da obra se mostrou uma meia-verdade, a outra metade dela depositada na intuição do arquiteto, que motivava a `livre' expressão do projetista, desde que respeitados os cânones da nova arquitetura.

Tomemos Le Corbusier. Em suas considerações funcionais, a estratégia projetual de Corbusier ressalta mais a liberdade projetual que delas depreende que sua hipotética capacidade para determinar a solução arquitetônica. Os cinco pontos da nova arquitetura estavam entre as condicionantes protagonistas daquele papel restritivo que marcou a cena uniforme apresentada pelo Movimento Moderno, embora a planta livre, a fachada livre, a janela corrida, os pilotis e o terraço-jardim (acrescidos da restrição ao ornamento aplicado) fossem apenas elementos de um desenho que engendrava sua idéia de beleza por meio de formas desnudas, abstratas, geométricas, e consequentemente do jogo espacial surpreendente que elas estabeleciam.

Diferentemente de um Mies van der Rohe que negava a forma como um objetivo (2:27), Le Corbusier apostava

Resumo

Com base em imagens arquetípicas da arquitetura moderna brasileira, este trabalho trata de apresentar uma breve história de três idéias - três motivos formais recorrentes na produção da arquitetura moderna brasileira: o telhado `borboleta', as abóbadas em fila e a composição com linha mista _ como ponto para reflexão sobre a formação da arquitetura moderna no Brasil que, diante da sintaxe universal fundamentada na racionalidade instrumental e comprometida com a construção do novo e a invenção arquitetônica, operou por meio da rememoração de certas configurações arquitetônicas características, revelando um método projetual que, embora mantivesse seu discurso teórico oscilando entre o determinismo técnico programático e a intuição do projetista, não abandonou as referências a certas matrizes fundamentais.

Prólogo

A historiografia da arquitetura moderna brasileira pouco se referiu à questão tipológica no processo projetual, o que não se resume a uma falta dos historiadores e arquitetos envolvidos naquela tarefa, mas sim uma `exclusão' própria do postulado teórico da arquitetura moderna(1:70).

O movimento moderno descartou o uso artesanal de modelos. Não podia tolerar esta prática como estratégia de projeto uma vez que, diante das novas


nisto: a partir dos cinco pontos, a criação arquitetônica se empenhava na tarefa de arranjar e compor volumes, aberturas, cores, associando invenção plástica ao espírito da geometria, de modo a extrair as mais variadas sensações que `deleitariam' o espectador da mesma forma que o faziam as linhas surpreendentes e os planos coloridos da pintura purista (3).

Na sua célebre definição de arquitetura formulada nos anos 20 já estava contida a intenção formal que permearia a produção da nova construção. "O jogo sábio, correto e magnífico engendrado pela planta e pela seção" (4:51) era uma proposição de caráter relativamente aberto que apenas indicava, no contexto da geometria observada nas construções da antigüidade em `Por uma arquitetura', os cânones do exercício de composição com volumes simples. Este manuseio de cubos, cones, esferas, cilindros ou pirâmides estava apenas condicionado por cinco pontos, racionalmente justificados por Corbusier, de modo a assegurar o papel da contribuição tecnológica e científica à construção moderna.

Entre os parâmetros da nova expressão arquitetônica vigente e a fé na intuição, o projetista nunca deixou de enfrentar decisões voluntárias e as configurações a que chega resultam sempre de uma intenção, e não meramente de um mero processo determinista. E porque naquele instante do exercício projetual o arquiteto pode contar com a liberdade de determinar ou selecionar a forma resultante de sua intervenção ele inevitavelmente tem recorrido à experiência, sua ou dos outros, como conhecimento adquirido, como recorreu a configurações-tipo, espécie de matrizes fundamentais tomadas tanto pelo reconhecimento de que sem precedente não há invenção quanto pela profissão de uma ideologia estética a afirmar-se por meio de precedentes formais

reconhecidos. A `intuição' revelou-se consistentemente munida de soluções pregressas, como no caso de Le Corbusier que não reconhecia outro mestre senão a arquitetura do passado (5), enfim uma espécie de "intuição preparada por um conhecimento prévio específico que informa a ação arquitetônica"(6). "A própria prática da vanguarda moderna mostrava a impossibilidade de projetar sem referência deliberada a um repertório de soluções formais _ mesmo que essas soluções formais estivessem fora do território convencionalmente designado como arquitetura em um dado momento"(7).

Aos poucos, até mesmo as inventivas soluções modernas reapareceram como referências deliberadas, reempregadas pelos caracteres distintivos da arquitetura moderna, expondo não apenas o "valor de uso" dos artefatos, mas seu "valor de troca": aquela imagem que constitui objeto de intercâmbio cultural e forma parte de um sistema de comunicação dentro da sociedade, resultante de uma intenção icônica nem sempre reconhecida na produção arquitetônica (1:62).

A sintaxe da nova construção cobrou o papel de estilo, com intensidade igual à que negava os estilos precedentes, não apenas pela intenção do arquiteto moderno em atender a liberdade condicional instituída pelo conjunto orgânico dos seus esquemas, princípios e elementos, mas também pela re-produção de configurações reconhecidamente modernas. E isto vale para nossa latitude.

À parte a autonomia estética e a liberdade de inventiva que nosso país aportou à nova construção, coisa de que não gozavam os outros modernos, a arquitetura moderna brasileira, nos desdobramentos das suas leis formais internas, disfarça mal a referência persistente a certas estruturas arquitetônicas típicas, cujas soluções foram reaplicadas muitas vezes


independentemente do seu conteúdo programático, confirmando o valor e o significado daquelas formas precedentes, habilitando ora a idéia de modelo, prêt-à-porter, ora aquela acepção de Quatremére de Quancy retomada por Rossi, da matriz fundamental da qual se podem obter variáveis.

O caso, por exemplo, da obra de Niemeyer, que na análise tipológica e morfológica de Mahfuz (8) revela-se um conjunto finito de estratégias compositivas baseadas na aplicação e manuseio de um repertório limitado de elementos compositivos, embora Niemeyer alegue que seu método de trabalho consistiria em invenções constantes, a cada projeto partindo do zero, não se apoiando em quaisquer precedentes, apenas na sua sensibilidade e criatividade. Neste caso, Mahfuz esclarece que tão logo um novo elemento é inventado ou des-coberto (no sentido etimológico de trazer à tona algo que já existia no terreno das possibilidades mas estava invisível) passa a integrar o seu repertório, se convencionaliza, e é passível de utilização para os mais diversos propósitos.

Deste modo, entre `invenção' a ser reutilizada e distinção de uma estética nova, os motivos formais que apresentamos a seguir foram retomados por aquilo que formalizaram, contrariando a proposição do projetar sem apoio num repertório conhecido de soluções formais, da qual boa parte do discurso da produção da nossa arquitetura sempre esteve impregnada ou nunca se esquivou de assentir.

Breve história de três idéias

1. O telhado borboleta

A partir de um repasso pelas imagens que ilustram as publicações dedicadas à arquitetura moderna no Brasil (9), podemos esboçar esta breve história de alguns motivos formais que com

freqüência reincidem na produção de nossa arquitetura. Comecemos pelo telhado `borboleta', uma resposta persistente às composições arquitetônicas em um certo tempo da nossa arquitetura moderna.

A idéia de uma cobertura articulada em dois planos inclinados vertendo para uma calha central aparece na arquitetura moderna, salvo engano, em 1930, no projeto da casa Errazurris no Chile, onde de Le Corbusier definia uma outra dinâmica ao espaço interno da `composição cúbica'. Cinco anos depois, Corbusier emprega a mesma solução na casa de verão em Les Mathes. Se no desenho anterior o encontro dos telhados dividia transversalmente a planta, aqui a calha atravessa longitudinalmente o plano retangular, definindo a um lado uma inclinação para a cobertura dos quartos e do outro uma galeria aberta que faz as vezes de circulação e varanda. Curiosamente estas duas soluções foram aplicadas em projetos especiais: o primeiro pela localização remota e o segundo pelo orçamento apertado, ambos resolvidos com materiais locais e técnica construtiva alternativa àquela empregada nos seus projetos parisienses, resolvidos com lajes planas.

Entre nós, o telhado borboleta tem aparecido diversas vezes na obra de Niemeyer, sobretudo naquela realizada nos anos 40. No projeto da residência Passos, uma casa de fim de semana desenhada em 1939, o arquiteto retoma esta idéia posicionando a calha a um terço da planta e aproveitando a altura galgada nos outros dois terços para alojar os dormitórios num pavimento superior. Como no projeto de Corbusier em Mathes, os quartos abrem-se para uma varanda que toma toda a extensão da planta.

Também na casa de fim de semana de JK na Pampulha, construída em 1943, Niemeyer retoma este motivo formal: as duas alas da cobertura, com comprimentos diferentes, ganham alturas diferentes, o que permite ao arquiteto arranjar o programa da casa em três níveis


justapostos. Esta volumetria definida pelas duas águas da cobertura formando um ângulo reentrante também havia sido adotada no Yacht Clube da Pampulha, de 1940, cobrindo o pavilhão envidraçado que abriga o restaurante e o salão de estar, delimitados pela aresta do encontros dos dois planos. E o desenho da casa Charles Ofair, de 1943, traz o mesmo prisma marcado pela inclinação do telhado borboleta sobre pilotis, com abertura no lado menor do prisma, deixando cegas as paredes laterais, numa versão diferenciada dos projetos do clube e da cada de JK.

Affonso Eduardo Reidy fez uso do telhado borboleta no projeto da casa Carmen Portinho, em 1952. Erguida num terreno bastante inclinado, parte da casa foi construída diretamente sobre o solo, enquanto o bloco principal apoia-se em pilotis e, como na casa Charles Ofair, a abertura principal encontra-se no lado menor do prisma, voltado para floresta que o envolve. No Centro de saúde do Conjunto Pedregulho como no Teatro Popular de Marechal Hermes, Reidy já tinha adotado o telhado em `V' dois anos antes para criar, no caso do teatro, um edifício de intensa plasticidade.

Esta idéia do telhado borboleta também será retomada em edifícios escolares como a Escola de Aprendizado Industrial, projeto dos irmãos Roberto de 1953, e o jardim de Infância projetado por Francisco Bolonha em Vitória, Espírito Santo, em 1952, e ainda no Colégio Estadual da Penha, São Paulo, desenhado por Eduardo Corona no mesmo ano. Entretanto, é nos projetos residenciais que este motivo formal será costumeiramente empregado. Henrique Mindlin também emprega a solução dos planos vertendo a uma calha central no desenho da casa de campo Lauro Souza Carvalho, de 1955; embora desencontradas, refletindo este desnível no pé-direito, as duas águas desta cobertura recebem uma platibanda que dá um tratamento mais regular ao prisma. Sérgio Bernardes aplica uma variação desta idéia na casa Jadir de Souza (1951),

na qual a o ângulo obtuso da cobertura se curva suavemente.

Vilanova Arigas também empregou por diversas vezes o motivo formal do telhado em `V': no projeto da casa Antônio L. T. Barros, de 1946, na sua própria residência, na casa Czapski, ambas de 1949, e na casa D'Estefani, em 1950, quase sempre valendo-se da variação de altura da cobertura para acomodar o programa em vários níveis, assegurando o jogo espacial e a interpenetração dos ambientes contidos num volume único da `arquitetura cúbica'.

2. Abóbadas em fila

Na igreja da Pampulha (1942) Niemeyer lança mão das possibilidades do concreto armado, iniciando aquela pesquisa plástica que caracterizará toda a sua obra: a nave é coberta por uma abóbada parabólica autoportante, ladeada por outras, menores, que formarão uma série de quatro arcos na fachada. Le Corbusier já havia proposto coberturas abobadadas na casa de Paul Poiret junto ao mar (1916) e na casa `Monol' (1919), adotando-as menos pelo seu aspecto plástico que pela técnica construtiva em si.

Entretanto, a exploração deste motivo formal _ uma série de abóbadas de berço enfileiradas - começa com três projetos que a escola carioca elabora para Porto Alegra nos anos 40. Jorge Machado Moreira adotara este motivo formal na cobertura do seu primeiro projeto para o Hospital das Clínicas da UFRGS em 1942: no topo do edifício podemos ver as abóbadas, sustentadas por pilotis, e encabeçadas por pilares inclinados no sentido da sua força. Esta solução também foi adotada por Oscar Niemeyer em 1943 no projeto da sede do Instituto de Previdência daquele Estado e reeditada, no ano seguinte, por Reidy e Jorge


projeto de 1949-53 dos arquitetos Roux, Brenes e Bermúdez e na cobertura do Centro Urbano Presidente Juárez, no México, desenhado pelo arquiteto Mario Pani em 1950-52, como imagens da escola carioca que espalharam-se pela arquitetura latino-americana, como assinala Hitchcock.

3. Curva, reta e curva

Este motivo formal recorrente na arquitetura moderna brasileira é fruto daquela investigação plástica que Le Corbusier levou a cabo e formatou nos manifestos do purismo. As sensações despertadas pelas linhas que garrafas, violão, pratos e outros tantos objetos descrevem no quadro eram o mecanismo da beleza purista: o olho do espectador seria `massageado' pelos movimentos ondulados, suaves, contínuos, definidos nos planos geometricamente desenhados por figuras cotidianas reconhecíveis. Neste esquema pós-cubismo forma e geometria são elementos fundamentais e a emoção, e consequentemente a beleza, advém do `deleite' proporcionado por esta experiência (3:56).

Grosso modo, Burle Marx transfere esta poética à sua arte e faz das pranchas de um projeto paisagístico um trabalho pictórico. Seus jardins guardam a experiência purista das linhas que entrelaçam formas e definem planos e massas de cor. Vê-se aí aquilo que Corbusier chamara de marriage de contour. Burle Marx justapôs segmentos de retas e curvas num ritmo novo. Desde cedo suas composições estenderam o espírito da construção nova à paisagem. Seus jardins são compostos de áreas verdes e pavimentadas, espelhos d'água e passeios conformados por retas e curvas, a serpentear-se por entre as massas de vegetação. A linha mista que contorna jardins e espelhos d'água _ reta, curva e reta _ descreve ângulos obtusos, movimentos suaves, reforçando a estética

Machado Moreira no projeto conjunto que ficou com o primeiro lugar no concurso para a sede da Viação Férrea do Rio Grande do Sul, onde a seqüência de arcos é arrematada por uma cobertura plana inclinada.

Oscar Niemeyer recorreu a esta tipologia no desenho da Biblioteca do Instituto Tecnológico da Aeronáutica em São José dos Campos, SP. Neste projeto de 1947, o arquiteto formaliza umas "abóbadas estruturais de concreto armado, esquema já desenvolvido na Igreja da Pampulha (1942), com vedação de blocos de vidro" (10:86). Esta mesma tipologia também foi reempregada no Restaurante e Casa de Barcos do Leblon, RJ (1944) e na residência Burton Tremaine, Califórnia, 1947.

Reidy adotou este motivo formal na cobertura do vestiário do Conjunto Residencial de Pedregulho em 1947: sobre parede do vestiário, a projetar-se além dela construindo um beiral de proteção às aberturas arcadas, apoia-se a série de abóbadas que é arrematada pelo apoio inclinado. Anos depois, Jorge Machado Moreira recorrerá uma vez mais a esta idéia em 1953 para cobrir o `playground' no projeto do Instituto de Puericultura da Cidade Universitária do Rio de Janeiro.

Este mesmo motivo formal já havia aparecido anos antes na Rodoviária de Londrina, onde Artigas, inspirado pela escola carioca, desenha em 1950 uma série de sete abóbadas erguida por pilares de seção oblonga a uma dupla altura, servindo de abrigo aos ônibus, conectada a um prisma trapezoidal que acomoda os serviços da estação: saguão, guichês, restaurante conectam-se pelas áreas envidraçadas e pelas rampas que ligam os vários níveis em que se distribui o programa dentro deste volume simples.

Esta mesma configuração ainda pode ser vista na Escola de Administração e Comércio da Universidade do Panamá, um


Caracas referem-se uma vez mais à esta idéia. (A `origem mecânica da sensação plástica' de que falara o Corbusier purista encontra paralelo no sensualismo antropológico de Niemeyer).

Affonso Eduardo Reidy adotara este tema na marquise do bar para um jardim público na Tijuca, um projeto não construído de 1939. Conectada a um prisma trapezoidal, o plano horizontal da marquise é recortado por uma seqüência de retas e curvas. O mesmo motivo formal aparece também numa marquise desenhada por Mindlin na área de lazer do hotel na Praia Vermelha, projeto de 1946.

Mais recentemente, este motivo formal próprio da escola carioca, pode ser visto em certos projetos de Paulo Mendes da Rocha. No projeto do Aquário Municipal de Santos (1991), por exemplo, Mendes da Rocha retoma, no espírito da escola paulista, esta configuração para as bordas dos tanques, o que vale também para o muro que conforma a piscina da casa Bueno Netto em Catanduva (1979). Os caminhos e espelhos d'água traçados no seu projeto para o Museu de Arte Contemporânea da Universidade de São Paulo (1975) também remontam a esta idéia.

À guisa de conclusão

Como se pôde notar a partir deste breve histórico de três imagens emblemáticas, a arquitetura moderna brasileira respaldou-se em referenciais e soluções experimentadas para reconstruí-los com novo viço, expondo a bagagem do seu repertório formal que supriu e fomentou o imaginário de nossos arquitetos. Demonstrou uma cultura arquitetônica com valor de instrumento projetual, de modo a reconhecer que a invenção do projeto é sempre uma ação munida de antecedentes. Apenas o velho permite distinguir o novo.

da fluidez e permeabilidade dos espaços internos da nova arquitetura brasileira.

Esta composição foi retomada pela arquitetura em elementos que favoreciam a liberdade formal requerida por estas formas; marquises, mezaninos, piscinas e caminhos passaram a apresentar configurações de linhas retas e curvas, formas também retratadas na arte da época, nos murais, painéis de azulejos e pinturas.

Tanto no desenho do jardim do edifício do Ministério de Educação e Saúde (1936) quanto no seu interior, desenhada pelo contorno do tapete sobre o piso, aparecia esta idéia de um desenho a explorar a poética e a plasticidade das curvas e retas como base da tese corbusierana. O mezanino que Niemeyer e Lúcio Costa desenharam no Pavilhão Brasileiro na Feira de Nova York em 1939 já apresentava linhas retas e curvas casadas num movimento surpreendente, por entre a modulação dos pilares metálicos.

A marquise orgânica, típica da obra de Niemeyer, definida por curvas "estruturadas", isto é, compostas de retas e curvas, que aparece na Casa de Baile, na Pampulha (1943), é retomada na Biblioteca Pública de Belo Horizonte em 1955, cresce de tamanho no Edifício em Petrópolis (1953), agiganta-se no parque Ibirapuera (1951), para tornar-se `habitável' no projeto para a CESP, de 1979(8:63). Niemeyer vai explorar intensamente este motivo formal: na marquise da casa Tremaine (1947), no desenho de praças como a do Colégio Estadual de Belo Horizonte (1954) ou nos recortes da plataforma que abriga a Casa de Cultura para Le Havre (1972). Mas este motivo formal será potencialmente retomado no projeto da Casa de Canoas, "no contorno caprichoso da laje de cobertura", "um elemento quase natural da paisagem tropical" (11:88). O desenho das lajes de formas estrelares que encontramos no projeto do Museu de


Bibliografia

1. COLQUHOUN, Alan. Tipologías y métodos de diseño. In: arquitectura moderna y cambio histórico. Barcelona: GG, 1978.

2. MIES VAN DER ROHE, Ludwig. Escritos, diálogos y discursos. Madri: Colegio Oficial de Aparejadores y Arquitectos Técnicos, 1982.

3. Cf. OZENFANT, A. e JEANNERET, Ch. E. Acerca del purismo, escritos 1918-1926. Madri: El Croquis, 1994.

4. LE CORBUSIER. El espíritu nuevo en arquitectura. En defensa de la arquitectura. Madri: Colegio Oficial de Aparejadores y Arquitectos Técnicos, 1983.

5. Cf. ROWE, Colin. Manierismo y arquitectura moderna y otros ensayos. Barcelona: GG, 1978.

6.COMAS, C. E. Dias. Ideologia modernista e ensino de projeto arquitetônico: duas proposições em conflito. In: Projeto arquitetônico, disciplina em crise, disciplina em renovação. São Paulo: Projeto, 1986.

7. Cf. COMAS, C. E. Dias. Arquitetura no presente, uma questão de história. In: Arquitetura, cidade e natureza. São Paulo: Empresa das artes, 1993.

8. MAHFUZ, Edson. O clássico, o poético e o erótico. AU, São Paulo: PINI, ano 3, n. 15, p.60-8, dez. 1987.

9. Cf. BRUAND, Yves. Arquitetura contemporânea no Brasil. 2ed. São Paulo: Perspetiva, 1991;

10. GOODWIN, Philip L. Brazil builds, architecture new and old, 1652-1942. Nova York: MoMA, 1943;

11. HITCHCOCK, Henry-Russell. Latin american architecture since 1945. Nova York: MoMA, 1972;

12. MINDLIN, Henrique E. Arquitetura moderna no Brasil. Rio de Janeiro: Aeroplano, 1999;

13. SEGAWA, Hugo. Arquiteturas no Brasil. São Paulo: Editora da Universidade de São Paulo, 1997.

14. XAVIER, Alberto, LEMOS, Carlos e CORONA, Eduardo. Arquitetura moderna paulistana. São Paulo: Pini, 1983;

15. XAVIER, Alberto. Arquitetura moderna em Curitiba. São Paulo: Pini; Curitiba: Fundação Cultural de Curitiba, 1985;

16. XAVIER, Alberto e MIZOGUCHI, Ivan. Arquitetura moderna em Porto Alegre. São Paulo: Pini, 1987;

17. XAVIER, Alberto, BRITTO, Alfredo e NOBRE, Ana Luiza. Arquitetura moderna no Rio de Janeiro. São Paulo: Pini/Fundação Vilanova Artigas; Rio de Janeiro: Rioarte, 1991.

18. PENEDO, Alexandre. Arquitetura Moderna São José dos Campos. São José dos Campos, SP: A. Penedo, 1997.


ÁGUA _ UMA VISÃO HOLÍSTICA, SISTÊMICA E PROSPECTIVA


Roberto de Carvalho Jr.1

Maria Alzira Loureiro2

Carvalho, R. Jr. Água - uma Visão Holística, Sistêmica e Prospectiva. Revista Assentamentos Humanos, Marília, v2, n. 1, p35-42, 2000.

ABSTRACT

The racional management of hydrological resources is among the most serious challenges for humanity at the start of this century. This paper examines the situation and perspectives for the planet and for Brazil.

Key Words: Water, resources.

Palavras-Chave: Água, recursos hídricos.

1 Professor da Faculdade de Arquitetura e Urbanismo de São José do Rio Preto, mestrando em Arquitetura e Urbanismo - FEA-UNIMAR.

2 Doutora em Arquitetura e Urbanismo pela FAU - USP. Professora dos cursos de graduação e de pós-graduação em Arquitetura e Urbanismo da Faculdade de Engenharia e Arquitetura da UNIMAR.



1. Essencial à Vida

A ciência tem demonstrado que a vida se originou primitivamente na água e que ela constitui a matéria predominante nos organismos vivos. Sem ela, seria impossível a vida do homem, dos animais e das plantas.

A água, depois do ar, é o elemento mais vital para os ser humano. As pessoas simplesmente ignoram a sorte de poder contar com um copo de água cristalina na hora da sede. E deleitam-se, sem consciência de que este é um ritual quase sagrado, debaixo das cachoeiras domésticas que lhes lançam jatos de água quente na hora do banho.

Na composição dos seres vivos representa cerca de setenta por cento do peso do corpo humano. Em média, um homem tem aproximadamente 47 litros de água no seu corpo. Além de estar presente nas células, nos vasos sangüíneos e nos tecidos de sustentação, a água é o dissolvente que transporta as substâncias não aproveitadas pelo organismo. A falta de água provoca a debilidade ou até a morte dos seres vivos.

Diariamente, deve-se repor cerca de dois litros e meio a quatro litros de água. O homem pode sobreviver 50 dias sem comer, mas perece após 4 dias sem ingerir água, em média. Portanto, a água é imprescindível à vida.

É impossível imaginar um tipo de vida em sociedade que dispense o uso da água: água para beber e cozinhar; para higiene pessoal e do lugar onde vivemos; para uso industrial; para irrigação das plantações; para geração de energia elétrica; e para navegação.

Entretanto, a água não estará disponível infinitamente. Ela é um recurso limitado. Parece inacreditável, já que o planeta azul tem 70% de sua superfície coberta de água.

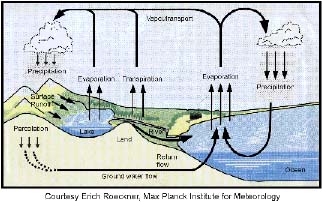

2. O Ciclo da Água

Apesar da agressão que o homem produz na natureza, ela é capaz de promover auto-curas maravilhosas, sem as quais nós, seres vivos e especialmente o homem, já teríamos atingido níveis degradantes e insuportáveis de qualidade de vida.

O ciclo hidrológico é o grande processo que ela usa para a limpeza da água, do solo e do ar do planeta. O ciclo da água é o caminho que ela percorre. Este ciclo é um tremendo sistema de destilação movido pelo sol. Quando a água se evapora e deixa a superfície da terra, liberta-se das impurezas e as deixa para trás. O vapor, na atmosfera, eventualmente se resfria, condensa-se e precipita-se de volta. A chuva, basicamente, é o resultado da água que evapora dos lagos, rios e oceanos. Nesse retorno, ela penetra o solo e vai alimentar as nascentes dos rios e os reservatórios subterrâneos. Se cai nos oceanos, mistura-se às águas salgadas e volta a evaporar, chove e cai na terra. Essa movimentação é o que chamamos de ciclo hidrológico.

Infelizmente, a água também coleta impurezas químicas ao longo do seu ciclo. Quando, por exemplo, a precipitação cai indiscriminadamente sobre depósitos de lixo, em lixos tóxicos, rejeitos industriais, campos agrícolas, enfim, sobre toda sorte de resíduos, dissolvem lentamente pequenas quantidades de químicos indesejáveis presentes nestes locais e, assim carregadas atingem suprimentos superficiais e subterrâneos com os quais se misturam e dispersam sua perigosa carga. Além do perigo intrínsico de cada uma dessas substâncias, elas podem interagir, umas com as outras, produzindo novos compostos de ação mais nociva ainda, carcicogênicos ou mutagênicos.

Desta forma verifica-se que a natureza faz a sua parte, no processo de limpeza do planeta e de reciclar a água tornando-a disponível para todos os fins e para todas as formas de vida. Porém, na


medida em que aumenta-se indiscriminadamente a carga de poluente na superfície da terra e na atmosfera, esta limpeza torna-se cada vez menos eficiente, de forma que muitas substâncias, uma vez introduzidas no ciclo hidrológico, acabam aí permanecendo para sempre ou por muitos anos.

3. Recurso Finito e Vulnerável

Como foi visto, o ciclo da água se sucede infinitamente. Desta forma, conclui-se que a quantidade de água existente no planeta não aumenta nem diminui. A abundância de água é relativa. Acredita-se que a quantidade atual de água seja praticamente a mesma de há 3 bilhões de anos.

Apenas 4,9% da água existente no planeta é água doce. A maior parte, 95,1%, é salgada. Da água doce existente 97% está em geleiras e icebergs, portanto inutilizáveis e inacessíveis, apenas 3% estão disponíveis na forma líquida, sendo que 97% estão localizadas nos lençóis subterrâneos, portanto de difícil extracção, apenas 3% encontram-se na superfície (rios, lagos, etc.).

Então, ao alcance do uso humano, fica apenas uma pequena parcela de aproximadamente 0,01% de toda a água doce existente no planeta. Numa escala global, a quantidade de água não é problema; o problema é a disponibilidade no tempo certo, no lugar certo e na forma certa.

No início do século, éramos pouco menos de 2 bilhões de habitantes. Hoje somos mais de 6 bilhões. Em 2025 haverá 8,3 bilhões de pessoas no mundo. Enquanto a população se multiplica, a quantidade de água continua a mesma e é aí que reside o maior problema.

O seu consumo descontrolado, bem como a sua contaminação através de poluentes naturais e antropogênicos nas sociedades mais desenvolvidas, têm como conseqüências um desequilíbrio no ciclo hidrólogo, não permitindo a reposição natural das reservas hídricas, além de colocar em risco a saúde do planeta.


Fonte: hidrolog.com.br

4. Escassez Crônica

Até um passado recente, as necessidades de água cresceram gradualmente acompanhando lentamente o aumento populacional.

A era industrial trouxe a elevação do nível de vida e o rápido crescimento da população mundial. A expansão urbanística, a industrialização, a agricultura e a pecuária intensivas e ainda a elevação do nível de consumo de energia elétrica _ que estão intimamente

associadas à elevação do nível de vida e ao crescimento populacional _passaram a exigir crescentes quantidades de água.

A principal responsável por esse aumento foi a agricultura irrigada. Nos últimos cem anos, enquanto a população mundial triplicava, o uso de água doce multiplicava-se por seis. A principal responsável por esse aumento foi a agricultura irrigada. Ela revolucionou a produção agrícola, mas criou uma nova dificuldade, porque sozinha utiliza a maior parte de água doce disponível.

De um modo geral, 73% dos recursos em água vão para a irrigação dos campos; 21% para a indústria e somente 6% para o consumo humano. Portanto, a agricultura e a indústria juntas consomem 94% dos recursos em água.

Fonte: World Resources Institute

Com o aumento da demanda e a escassez, a água tem se tornado um elemento de disputa entre as nações. Um relatório do Banco Mundial, datado de 1995, alerta para o fato de que "as guerras do próximo século serão por causa da água, não por causa do petróleo ou política.

Hoje, estima-se que cerca de 250 milhões de pessoas, distribuídos em 26 países, já sofrem escassez crônica de água.

Segundo os dados da ONU, um quinto da humanidade, ou seja, 20% da humanidade não têm acesso a água potável e o estoque de água doce do


planeta estará quase totalmente comprometido dentro de vinte e cinco anos. A quantidade de água disponível por pessoa em países do Oriente Médio e do norte da África estará reduzida em 80%.

A populosa China também sofre com o problema. A demanda agroindustrial e o aumento populacional estão esgotando o suprimento de água. Das 500 cidades que existem no pais, 300 sofrem com a escassez de água. Mais de 80 milhões de chineses andam mais de um quilometro e meio por dia para conseguir água, e assim acontece com inúmeras nações.

Essas perspectivas fazem crescer o risco de guerras, porque a questão das águas torna-se internacional.

Fonte: ONU

5. Situação do Brasil

Visto pela lente das estatísticas, o Brasil está numa situação confortável; detém 14% de toda a água doce do planeta. Cerca de 8% de toda a água doce superficial disponível encontram-se em território brasileiro. Porém a maior parte dessa água _ cerca de 80% está localizada na Região Amazônica, onde vivem 5% da população brasileira. Os 20% restantes se distribuem desigualmente pelo país, atendendo 95% da população.

No Brasil, além de mal distribuída, 33% da população não têm acesso ao abastecimento, e não se pense que o problema brasileiro restringe-se à região do semi-árido.

O Estado mais desenvolvido do país, São Paulo, enfrenta também grandes dificuldades. A água existe, mas é pouca para atender aglomerações como a região metropolitana de São Paulo, com seus 17 milhões de habitantes. Por causa dessa miséria hídrica, a grande São Paulo tem de tomar água emprestada de outras bacias, como a do Rio Piracicaba, que garante 55% de seu abastecimento. A situação está no limite e existem poucas alternativas.

Fonte: ONU


Fonte: Manifesto de lançamento da Frente Nacional pelo Saneamento Ambiental

1. Água _ O Desafio do Século XXI

A gestão racional dos recursos hídricos continentais tornou-se uma das principais preocupações para garantir a qualidade da vida em nosso planeta e o desenvolvimento econômico durável de nossas sociedades.

Um levantamento da ONU aponta duas sugestões básicas para diminuir a escassez de água: aumentar a sua disponibilidade e utilizá-la mais eficazmente. Para aumentar a disponibilidade, uma das alternativas seria o aproveitamento das geleiras; a outra seria a dessalinização da água do mar.

Esses processos são extremamente caros e tornam-se praticamente inviáveis para a maioria dos países que sofrem com a escassez. É possível, ainda, intensificar o uso dos estoques subterrâneos profundos, o que implica utilizar tecnologias de alto custo e o rebaixamento do lençol freático.

Durante muito tempo considerada como um simples fluido ou um produto químico, a água deve ser considerada, hoje em dia como um meio de vida que se deve preservar tanto em quantidade como em qualidade e em diversidade.

Todos os problemas que ora enfrentamos não podem mais serem resolvidos de maneira setorial e

fragmentada, ou seja, separadamente uns dos outros, mas devem ser abordados no âmbito de uma visão holística e prospectiva, integrada à escala geográfica de cada unidade hidrográfica

Entretanto, toda a proposta de melhoramento do manejo dos recursos hídricos deve começar por melhorar as condutas do próprio indivíduo. É obvio que a conservação da água depende, sobretudo, de ações educativas junto a comunidade, que deve ser esclarecida com relação a necessidade de utilizá-la racionalmente e aos prejuízos que a poluição provoca.

A concretização dos objetivos do planejamento e gestão da água passa pela adesão geral das comunidades a esses objetivos e aos princípios a eles subjacentes, pelo que se torna imprescindível a conscientização para os problemas da água, de políticos, desde o nível autárquico, de técnicos e da população em geral.

A escassez relativa de recursos hídricos que ora enfrentamos é um problema fundamentalmente de gerenciamento desses recursos, pois deve-se implantar uma política que otimize o uso das águas, elegendo seus usos mais nobres, e protegendo de maneira efetiva os mananciais.

A sua conservação exige, entre outras coisas, a coleta e o tratamento de esgotos, que atendem aos aspectos sanitários e legais. O controle da ocupação urbana e o tratamento dos esgotos são primordiais na proteção dos mananciais.

Portanto, a conscientização e a educação do povo, do consumidor, são fundamentais para a conservação da água. Racionalizar o uso não significa ficar sem ela periodicamente. Significa usá-la sem desperdício, considerá-la uma prioridade social e ambiental, para que a água tratada, saudável, nunca falte em nossas torneiras.

Este é o grande desafio para a humanidade e para a saúde do PLANETA AZUL no século XXI.


·CASSIS, CÉLIA. Tietê: um rio de verdade! Revista Especial. São Paulo: O Estado de São Paulo, edição especial de 25/03/90.

·BAINES, JOHN. Preserve os oceanos. São Paulo: Scipione, 1992. (Preserve o Mundo).

·BROWER, KENNETH. Segredos do mar. São Paulo: Klick/National Geographic Society, 1992. Trad. Cynthia Cowie Ribeiro.

·UNESCO. Seminário Internacional - "Uso Eficiente del Água".Cidade do México, 1991.

·AGENDA 21 _ Conferencia das Nações Unidas sobre Meio Ambiente e Desenvolvimento. Rio de Janeiro 03 a 14 Junho de 1992.

·BARCHA, SAMIR FELÍCIO. Artigos e Publicações. (Prof. Dr. Samir Felício Barcha _ Professor Titular do Depto. de Química e Geociências da UNESP- São José do Rio Preto _SP.)

INTERNET (SITES):

www.ufp.pt/agua-artg.htm _ A Pessoa e a Água.

www.tvcultura.com.br/resguia/cienci/agua2 /economia.htm _ Como Economizar Água.

www.tvcultura.com.br/resguia/cienci/agua1 /qualidad.htm _ Qualidade da Água.

www.tvcultura.com.br/resguia/cienci/agua1 /consumo.htm _ A água e seu Consumo.

www.tvcultura.com.br/resguia/cienci/agua1 /brasil.htm _ Á Água no Brasil.

www.tvcultura.com.br/resguia/cienci/agua1 /ciclo.htm _ O Ciclo da Água.

Bibliografia

·BRANCO, SAMUEL MURGEL _ Água. São Paulo: Moderna, 1991.

·BRANCO, SAMUEL MURGEL _ A Aventura de uma gota d' água. São Paulo: Moderna, 1983.c.7.

·BRANCO, SAMUEL MURGEL _ Poluição: a morte de nossos rios. São Paulo: Cetesb, 1983.c.7.

·CETESB. Água, lixo e meio ambiente. São Paulo: 1987. (Educação Ambiental).

·CETESB. O que significa a água para você? Cubatão, 1985. (Folhetos de Apoio a Educação Ambiental, n.91).

·CAVINATO, Vilma Maria. Saneamento Básico. 2ªed. São Paulo; Moderna, 1992. (Desafios.)

·DIEGUEZ, FLÁVIO. Rebeldias da energia domada. Superinteressante. São Paulo: Vol.5, nº 01, p.43, Janeiro-1991.

·ED. GLOBO S/A . Água: a batalha pela pureza. Globo Ecologia. São Paulo: Junho, 1992. P.98-103.

·ED. GLOBO S/A. Água: devagar com a torneira. Globo Ecologia. São Paulo: Junho, 19912. P.63-67.

·HARA, MASSAO. A água e os seres vivos. São Paulo: Scipione, 1990. (O Universo da Ciência).

·MAGOSSI, LUIS ROBERTO & BONACELLA, PAULO HENRIQUE. Poluição das águas. 3ªed. São Paulo: Moderna. (Desafios).

·VASCONCELOS, JOSÉ LUIZ & GEWANDSZNAJDER, FERNANDO. Programas de saúde. 18ª ed. São Paulo: Ática, 1991.


www.cogerh.com.br/cartilha1/agua.html _ O Caminho das Águas.

www.br500.futuro.usp.br/webdesign/trabalhos/057 /fase6/pagina05htm _Água: Poluição.

www.geocities.com/RainForest/canopy/4287 /limitado.htm _ Água _ Um Bem Limitado.

www.geocities.com/RainForest/Canopy/4287 /desafio.htm _ Água _ O Desafio do Século XXI.

www.gbcons.com.br/informativo/aguausupaga.html _ Água: Bem Livre x Usuário Pagador.

www.oieau.fr/portugal/gest_eau/intro.htm _ A Organização da Gestão da Água na França.

www.geocities.com/Athens/Forum/5265 /dominio.htm _ Água é Vida.

www.hydrolog.com.br/agua.htm -

www.tvcultura.com.br/resguia/cienci/agua1 /mundo.htm _ A Água no Mundo, Consumo e Qualidade.

www.geocities.com/Athens/Forum/5265 /mundoatu.htm _ A Água no Mundo Atual.

www.ambiente.sp.gov.br/Videoteca/99.htm _ Consumo de Água: A Questão.

www.ambiente.sp.gov.br/Videoteca/38.htm _ A Vida e a Morte nas Águas.

www.fnucut.or.br/manifnsa.htm _ Manifesto de Lançamento da Frente Nacional pelo Saneamento Ambiental.

www.terravista.pt/ilhadomel/1314/hd.htm _ Conservação e Medição da Água.

www.esb.ucp.pt/bungah/conserva/tte-intr.htm _ Mudar o Mundo em Nossa Casa.

www.ipt.br/news/SEMASA2.htm _ IPT _ Instituto de Pesquisas Tecnológicas.

www.feam.br/objetivo.htm _ Fundação Estadual do Meio Ambiente.

www.oieau.fr/portugal/oie/present.htm _ O Departamento Internacional da Água (DIÁ).

www.e-net.com.br/user/recitek/atuacaoservicos.html _ Educação e Gestão Ambiental.

jardim.pt.fortunecity.com/natureza/13/hd_volum.htm -

MATÉRIAS SOBRE O ASSUNTO: PUBLICADAS EM DIVERSOS JORNAIS E REVISTAS.

· Revista Veja (17/11/99)/ Ambiente/ O Planeta tem Sede (César Nogueira).

·


MÁQUINAS-OPERATRIZES: ASPECTOS DE SEGURANÇA E HIGIENE DO TRABALHO


Odair Laurindo Filho1

Rosalvo T. Ruffino 2

Laurindo Fo, O. e Ruffino, R.T. Máquinas-Operatrizes: aspectos de segurança e higiene do trabalho. Revista Assentamentos Humanos, Marília, v2, n. 1, p43-53, 2000.

ABSTRACT

In spite of widespread attitudes, accidents should not be considered an inherent part of activity in a work environment, rather, they must be avoided with specific prevention measures. To achieve this, it is necessary to carefully observe and analyze the work place by applying recognized techniques and procedures for evaluating the risk factors present. Special attention must be given to questions related to the worker, starting in the fase of design of a new product or modification of an existing product, and involving for this task a team of designers, each specialized in an area linked to the project studied.

1 Professor MS, da Faculdade de Engenharia e Arquitetura, Universidade de Marília (FEA-UNIMAR).

2 Professor Dr, Titular do Departamento de Engenharia Mecânica da EESC-USP.



Key Words: Machine-tool; safety; ergonomic; healthy; work-hygiene.

Palavras-Chave: Máquina-operatriz; segurança; ergonomia; saúde;higiene-trabalho.

RESUMO

Os acidentes do trabalho não devem ser considerados como algo inerente à atividade desenvolvida, pois ao contrário do que a grande maioria das pessoas pensa, eles devem ser evitados com a adoção de medidas de prevenção específicas. Para isso deve-se conhecer e analisar cuidadosamente os locais de trabalho, através da aplicação de técnicas e procedimentos de reconhecimento e avaliação dos agentes de riscos existentes nesses locais de trabalho. Também, deve-se dispensar atenção especial para as questões ligadas à adequação do trabalho ao homem, que necessariamente se inicia na fase de concepção de um novo produto ou modificação de outro já existente, envolvendo para isso uma equipe de projetistas, estes especializados cada um na sua área pertinente ao projeto em estudo.

1. INTRODUÇÃO E OBJETIVOS

Segundo BAXTER (1.998) o desenvolvimento de novos produtos é uma atividade complexa, envolvendo diversos interesses e habilidades, tais como: os consumidores desejam novidades, melhores produtos, a preços razoáveis; os vendedores desejam diferenciações e vantagens competitivas; os engenheiros de produção desejam simplicidade na fabricação e facilidade de montagem; os "designers" gostariam de

experimentar novos materiais, processos e soluções formais; e os empresários querem poucos investimentos e retorno rápido do capital.

A expressão acima demonstra a realidade atual sobre as diretrizes de projeto, e os objetivos desse trabalho são: trazer à luz dos projetistas algumas considerações importantes sobre as condições operacionais dos usuários de máquinas-operatrizes, através da reunião de diversos conceitos relacionados com a segurança e higiene do trabalho em um documento, e ainda, enfatizar os aspectos de segurança e higiene do trabalho nas técnicas de projeto. Haja visto a necessidade dos projetistas de máquinas-operatrizes conduzirem os seus projetos de forma a oferecerem produtos mais adequados ao homem, para não comprometer a sua segurança e saúde durante a operação dessas máquinas.

2. A INDÚSTRIA DE MÁQUINAS-OPERATRIZES NO BRASIL

Segundo GASPARINI (s.d.), o mundo modificou-se em seus costumes, formas de vida e, com isso, houve também mudanças nas relações de trabalho, provocadas, em sua base, pela Revolução Industrial. Para conseguir esse intento, o homem necessitou de máquinas. Porém, ao mesmo tempo que essas máquinas promoveram o progresso, também fizeram surgir de forma assustadora os acidentes do trabalho, logicamente oriundos dessa nova realidade.

No Brasil, os relatos de nossa história contam que em 1.885, em visita do Imperador D. Pedro II à "Casa da Moeda do Brasil" que funcionava na chamada " Casa dos Pássaros" no Rio de Janeiro, foi inaugurada uma máquina totalmente fabricada e montada em nosso país. Era uma prensa excêntrica movida a vapor construída nas próprias oficinas da Entidade por trabalhadores brasileiros,


formação sociocultural é do tipo Colonialista-Escravagista, que considerava o trabalho produtivo como uma atividade não nobre, e que, portanto, não apresentava razões para se melhorar as condições de trabalho do proletariado. Porém, no final do século passado, o nosso país, assim como todos os outros que possuíam a mesma formação sociocultural, sofreram severas pressões dos países interessados no estabelecimento de condições favoráveis à expansão capitalista, para que a política de produção desses países fosse alterada. Nessa época, essas pressões contribuíram para o surgimento de fatos que propiciaram o início do processo de industrialização do Brasil. Dentre os fatos mais importantes, podemos citar a libertação dos escravos e a proclamação da República que, paralelamente ao declínio Português e à ascensão Britânica, conduziram o Brasil através de um movimento de atualização social, onde passamos a figurar como um País neocolonialista, (AMBRÓSIO, 1.994).

Após o período relatado acima, o Brasil passou por grandes transformações políticas e econômicas, o que gerou um grande número de leis que de alguma forma regulamentavam as condições de trabalho. É importante observar que a grande maioria das leis é deste século, mais precisamente a partir do incremento industrial que o Brasil teve em 1.930, e ainda devido à filosofia corporativista difundida pelo governo e que acabou criando a Carta Del Lavoro, que mais tarde seria o modelo inspirador da Consolidação das Leis do Trabalho -CLT.

A única legislação datada do século passado é o Decreto Lei 1.313 de 17/01/1.891, que tratava do trabalho de menores, fixando a idade mínima de 12 anos, exceto na fabricação de tecidos, onde era permitido o trabalho de crianças com mais de 8 anos, (CAMAROTTO, 1.984).

A partir do início deste século, pudemos observar um grande avanço na melhoria das condições de trabalho para os nossos operários, pois um

com o objetivo de cunhar moedas de ouro, prata e cobre, (FASANELLA, 1.991).

Os passos mais importantes do Brasil, no seu processo de industrialização se deram a partir de 1.930. Após a Segunda Guerra Mundial, tomou impulso decisivo, favorecido no entanto, pelo controle relativo das importações, tendo o seu ritmo mais acelerado registrado entre 1.955 e 1.960, (GASPARINI, s.d.).

A indústria de máquinas-ferramenta, por ser a indústria das máquinas de fazer máquinas, se localiza no vértice dinâmico do leque das atividades econômicas; é ela a indústria-chave de um processo de evolução qualitativo-estrutural, que conduz a novos e mais eficientes métodos de produção, distribuição, comercialização e racionalização do desenvolvimento, diferenciando-o do crescimento econômico, traduzível numa simples expansão quantitativa de atividades produtivas, (KITTLER, 1.989).

No entendimento desses autores, máquinas-operatrizes são todas as máquinas utilizadas nos processos de transformação. Seja para mudar a forma de energia utilizada, seja para dar forma aos produtos originados da manufatura.

3. HIGIENE E SEGURANÇA DO TRABALHO NO BRASIL

"As máquinas, que podiam ter tornado mais leve o trabalho, na realidade o fizeram pior. Eram tão eficientes que tinham de fazer sua mágica durante o maior tempo possível. Para seus donos, representavam tamanho capital que não podiam parar - tinham de trabalhar, trabalhar sempre. Por isso os dias de trabalho eram longos, de 16 horas, e quando os trabalhadores conquistaram o direito de trabalhar em dois turnos de 12 horas, consideraram tal modificação como uma benção," (CAMPOS, 1.996).

O Brasil é um país cuja


que a situação dos acidentes do trabalho se agravou de forma assustadora, sendo atenuada apenas a partir de 1.975, ( GASPARINI, s.d.).

Nosso país encontra-se em pleno desenvolvimento e com processo de globalização que o mundo está experimentando , a obtenção e manutenção de um certificado de conformidade com o sistema é um requisito básico a ser cumprido, sobretudo para as empresas que têm como objetivo atingir o mercado internacional. E portanto, devemos estar atentos ainda para as questões ambientais e de higiene e segurança do trabalho, pois o nosso setor produtivo deverá em breve se adaptar às novas séries ISO, ou seja: ISO 14000, relativa à gestão do meio ambiente; e, ISO 18000, relativa á gestão da segurança e saúde do trabalhador.

Segundo PEREIRA (1.996), a Legislação Básica Preventiva de Segurança do Trabalho é dada pela Consolidação das Leis do Trabalho _ CLT, onde tem-se os Aspectos Previdenciários das Doenças Profissionais e do Trabalho; e, pelas Normas Regulamentadoras _ NR, onde tem-se um conjunto de recomendações sobre Segurança e Medicina do Trabalho.

Em todos os escritos sempre visou-se uma política prevencionista a ser desenvolvida, tanto em relação ao Capital quanto em relação ao Trabalho. É fundamental que haja planejamento e harmonia entre Capital e Trabalho visando um bem que a eles transcende: o Homem em sua plena capacidade física e mental, (CAMPOS, 1.996).

Existem várias definições aceitas para um acidente do trabalho, e de uma maneira geral, todas elas procuram caracterizar um acidente como sendo um acidente do trabalho, através da ligação desse com o desenvolvimento de uma atividade laboral. Os dois conceitos mais comuns e aceitos são os seguintes: o conceito legal de acidente do trabalho; e, o conceito

grande número de leis, decretos e portarias entraram em vigor, e nos auxiliaram neste processo.

Um dos fatos mais importantes ocorreu com a Lei 6.514 de 22/12/1.977, que alterou o Capítulo V do Título II da CLT (artigos154 a 201) relativo à Segurança e Medicina do Trabalho, que permitiu em 08 de junho de 1.978, por intermédio do Ministério do Trabalho, que fosse aprovada a Portaria n.º 3.214, aprovando assim, um conjunto de Normas Regulamentadoras - NR, também relativas à Segurança e Medicina do Trabalho, num total de 28 normas (NR-1 a NR-28). Uma vez que estas normas foram instituídas por uma portaria, é importante lembrar que uma nova portaria altera a anterior; em outras palavras, estas normas vêm sofrendo alterações desde que foram instituídas, e hoje se perfazem em um total de 29 normas regulamentadoras, (BRASIL, 2.000), (GONÇALVES, 1.995) e (RUPPENTHAL, 1.996).

4. ACIDENTES DO TRABALHO

"É erro grave considerar os acidentes como algo inerente ao trabalho; na realidade, é uma irregularidade danosa possível de ser evitada," (ZOCHIO 1.971).

Segundo GASPARINI (s.d.), a origem dos acidentes do trabalho remonta à história do próprio homem que, na luta pela sobrevivência, evoluiu desde a atividade de caça e pesca, ao cultivo da terra, à extração de minérios e à produção em grande escala nas indústrias.

No Brasil, considerando os fatos que culminaram com os períodos mais importantes de nossa história da industrialização, pode-se dizer que entre 1955 e 1960 nosso país caminhou a passos largos em direção ao desenvolvimento industrial, e foi exatamente nesse período


prevencionista de acidente do trabalho.

No seu aspecto mais amplo, não se encontram definições formais de acidentes do trabalho, porém as Normas Regulamentadoras da Segurança e Medicina do Trabalho estabelecem condições e circunstâncias nas quais um acidente é considerado acidente do trabalho. Então, para evitá-los basta identificar e combater as suas causas, (ZOCHIO, 1.971).

O conceito legal do acidente do trabalho, é encontrado na lei de acidentes do trabalho. Em seu artigo 2º diz:

"acidente do trabalho é aquele que ocorre pelo exercício do trabalho a serviço da empresa, provocando lesão corporal ou perturbação funcional que cause a morte, ou perda ou redução permanente ou temporária da capacidade para o trabalho," (GASPARINI, s.d.).

O conceito prevencionista de acidente do trabalho pode ser entendido como sendo uma ocorrência não programada, inesperada ou não, que interrompe ou interfere no processo normal de uma atividade, ocasionando perda de tempo útil e/ou lesões nos trabalhadores, e/ou danos materiais, (GONÇALVES, 1.996) (ZOCHIO, 1.971).

Segundo GONÇALVES (1.996), didaticamente pode-se estudar as causas dos acidentes do trabalho como divididas em apenas duas categorias, as condições inseguras e os atos inseguros.

No entanto, os acidentes do trabalho são prevenidos através da aplicação de medidas específicas de segurança. Para isto deve-se então, identificar as causas, ou seja, os agentes de riscos (físicos, químicos ou biológicos), os atos inseguros praticados pelos trabalhadores e as condições inseguras impostas pelo empregador. Tais medidas devem eliminar o agente de risco ou as outras causas usuais. Isso não sendo possível, deve-se reduzir o seu potencial ou sinalizar adequadamente alertando os

trabalhadores para o perigo, (ZOCHIO, 1971) .

De acordo com (GASPARINI, s.d.), diversos fatores favorecem a ocorrência de um acidente do trabalho, e uma análise de causas deve necessariamente identificá-los o mais precocemente possível, para poder-se controlar os seus efeitos negativos afim de preservação da saúde e segurança do trabalhador, além de se evitar danos materiais para a empresa.

BENSOUSSAN (1.997) ao comentar a NR-9 - Programa de Prevenção de Riscos Ambientais - PPRA, parte integrante da Portaria n.º. 3.214 / 78 do Ministério do Trabalho, define as etapas a serem cumpridas na prevenção de acidentes do trabalho, onde a primeira delas diz respeito à antecipação dos Riscos - análise de projetos de novas instalações, métodos ou processos de trabalho ou modificação dos já existentes, visando identificar riscos potenciais e introduzir medidas para sua redução ou eliminação.

Para IIDA (1.997), a Ergonomia procura inverter o processo predominante de adaptar o homem ao trabalho. Ao contrário, ela procura adaptar o trabalho ao homem da melhor forma possível.

CHAPANIS (1.972), define a Engenharia de Sistemas como sendo um importante subsídio para a evolução ordenada e segura da chamada tecnologia moderna. Define ainda os Sistemas de Equipamento e os Sistemas Homem-Máquina, e relata que os fatores humanos nesses sistemas podem ser estudados sob dois aspectos diferentes: o planejamento do próprio equipamento, ou o recrutamento, seleção, treinamento e a promoção do pessoal no sistema.

De acordo com DE CICCO (1.994) cada um dos setores da empresa possui tarefas específicas, ditas normais e de segurança, assim sendo, ressaltamos as funções de segurança do setor de Engenharia de Projetos, que são as seguintes: conduzir análises dos procedimentos e concepções de projetos


mais seguras, assegura-se de que as exigências de segurança são observadas nos códigos e especificações, e incorporar exigências de segurança a terceiros, nas especificações e desenhos da empresa.

Como ferramentas de auxílio na realização de algumas das tarefas citadas acima, DE CICCO (1.994) propõe a utilização de diversas técnicas, dentre elas pode-se citar: Análise Preliminar de Riscos _ APR, Análise e Revisão de Critérios, Análise da Missão, Diagramas de Fluxo, Seqüenciamento de Tempos ou Temporizado, Mapeamento de Riscos, Análise de Modos de Falha e Efeitos _ AMFE, Análise de Componentes Críticos, Técnica de Incidentes Críticos, Análise de Procedimentos, Mock-ups ou Réplicas, e Análise de Árvores de Falhas _ AAF

A implantação de medidas de proteção ao trabalhador deve necessariamente ser priorizada em favor das medidas de proteção coletivas, objetivam que a proteção seja feita na área de atuação do trabalhador e nas máquinas que ali funcionam, e se assim for, o trabalhador terá um ambiente favorável ao desenvolvimento de suas atividades, seguro, e isento de agentes nocivos à sua saúde. Porém existem situações onde as únicas medidas viáveis são as de proteção individual.

"Acidentes do trabalho são nocivos sob todos os aspectos em que possam ser analisados," ZOCHIO (1.971).

As conseqüências de um acidente do trabalho podem ser analisadas e registradas de diferentes maneiras, enfocando-se o lado humano, social econômico etc. E, é sabido que o lado humano do acidente é o que mais assusta e amedronta as pessoas, porque é aquele que fere o trabalhador o mais aceito como acidente do trabalho, (ZOCHIO, 1.971).

Segundo (RIBEIRO FILHO, 1.974), a prevenção ativa de acidentes, quando relacionada com máquinas, somente pode ser assegurada através da conscientização do fabricante de que a segurança do trabalhador deve

ser sempre a principal consideração no projeto e na fabricação de máquinas.

"A instalação de proteções nas máquinas é importante por dois motivos: 1º) os acidentes provocados pelas máquinas são a causa de um grande número de lesões graves; 2º) os acidentes são perfeitamente evitáveis," (RIBEIRO FILHO, 1.974).

A décima segunda norma do conjunto de Normas Regulamentadoras - NR do Capítulo V, Título II, da Consolidação das Leis do Trabalho - CLT, relativas à Segurança e Medicina do Trabalho, regulamentadas pela Portaria 3.214 de 08 de junho de 1.978, diz respeito às máquinas e equipamentos, estabelece as medidas a serem adotadas pelas empresas em relação à instalação, operação e manutenção de máquinas e equipamentos, visando à prevenção de acidentes do trabalho, (RIBEIRO FILHO, 1.974), (BRASIL, 1.988), (COSTA, 1.992), (GONÇALVES, 1.995), (CAMPOS, 1.996), (GONÇALVES, 1.996) e (BRASIL, 2.000).

"A Engenharia Especializada em Fatores Humanos, ou Engenharia Humana, se preocupa com as maneiras de se idealizar máquinas, operações e ambientes de trabalho, de modo a que todos esses elementos se aliem, se combinem, com as limitações da natureza humana," (CHAPANIS, 1.972).

5. O PROCESSO DE DESENVOLVIMENTO DE PRODUTOS

Segundo DUL (1.995) e IIDA (1.997), o processo de desenvolvimento de produtos geralmente está associado à criação de um novo produto ou ainda ao aperfeiçoamento de outro já existente. Sendo um processo complexo, sempre envolve diversos profissionais e estudiosos em torno de um mesmo objetivo. A metodologia proposta por esses dois autores é muito semelhante, e compreende as diversas etapas de trabalho. Vide figura 01.

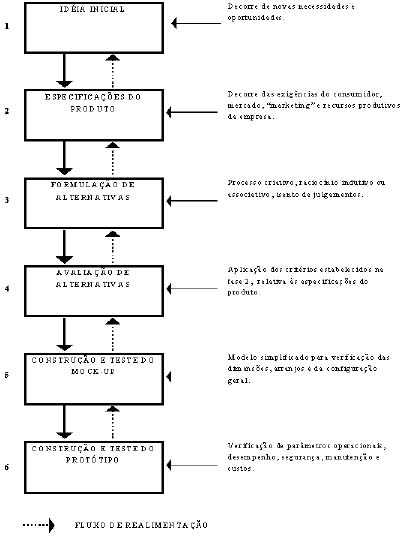

Figura 01 - Etapas do processo de desenvolvimento de produtos, IIDA (1.997).


6. CONSIDERAÇÕES FINAIS E CONCLUSÃO

As máquinas-operatrizes geralmente encontradas em operação no nosso parque fabril são dos mais variados tipos e modelos, desde modernas máquinas automatizadas até antigas máquinas convencionais, rotativas, de transformação de energia, etc. Porém, cada uma delas, apresenta diferentes formas de manuseio e grau de risco para o seu operador.

Os usuários dessas máquinas nem sempre têm consciência dos riscos a que estão submetidos, pois não foram devidamente treinados ou são considerados usuários antigos que já adquiriram auto-confiança para conviver e aceitar as situações de riscos a que estão submetidos.

Fazendo uma análise das condições de segurança e higiene do trabalho comumente encontradas no parque fabril brasileiro, é fácil observar que na grande maioria das situações os trabalhadores estão expostos a condições inseguras de trabalho, em diferentes escalas. Considerando-se as máquinas e/ou equipamentos utilizados, os trabalhadores estão se expondo aos agentes de riscos, e os programas de treinamento e prevenção de acidentes implantados pelas empresas não são satisfatórios.

É importante observar ainda, que nos primórdios da fabricação de máquinas-operatrizes os agentes de riscos que nos preocupavam eram quase sempre visíveis, ou seja, causavam lesões diretas e imediatas ao trabalhador. Com o passar do tempo foram sendo tratados, não se sabe se pôr questões verdadeiramente de preocupação com a segurança e saúde do trabalhador ou se pôr uma busca de melhores padrões de qualidade. Porém, nos dias atuais, os agentes de riscos nocivos ao trabalhador não são mais tão evidentes aos nossos olhos. Comprometem de maneira geral a saúde do trabalhador, desenvolvendo-se

em forma de doenças ocupacionais, que se desenvolvem com o passar dos tempos, de forma mediata e de longo prazo.

As medidas de prevenção de acidentes do trabalho devem ser definidas e implementadas de acordo com a situação analisada, ou seja, cada área específica deve possuir o seu próprio programa básico de prevenção, proposto pelo serviço especializado em engenharia de segurança e em medicina do trabalho e aprovado pela direção da empresa, após ouvidos os trabalhadores. Tal programa deve ser implantado de forma continuada, cumprindo-se o chamado ciclo completo da segurança, que compreende cinco etapas básicas: observação, informação, registro, encaminhamento e acompanhamento.

Os acidentes do trabalho são prevenidos através da aplicação de medidas específicas de segurança. Para isto deve-se identificar as causas, ou seja, os agentes de riscos (físicos, químicos ou biológicos), os atos inseguros praticados pelos trabalhadores e as condições inseguras impostas pelo empregador. Tais medidas devem eliminar o agente de risco ou as outras causas sugeridas. Isso não sendo possível, deve-se reduzir o seu potencial ou sinalizar adequadamente alertando os trabalhadores para o perigo.

Logo, promovendo-se estudos de novos projetos através da organização de equipes multi-disciplinares as chances de acerto recebem incrementos positivos consideráveis. Durante a etapa de concepção e/ou execução de um projeto, realizar algumas correções ou ajustes geralmente custa muito menos do que após a sua execução e implantação.

Um projeto é feito quando se deseja desenvolver um novo produto ou quando se deseja aperfeiçoar um já existente. Via de regra se torna complexo e envolve o trabalho de diversos profissionais, e quase sempre as principais decisões são tomadas pela alta administração da empresa.

Entretanto poderia ser


muito interessante, se na medida do possível, essa equipe de trabalho também envolvesse o usuário e os especialistas em segurança e medicina do trabalho nesse processo de tomada de decisões, desde as etapas iniciais até as etapas finais da concepção do projeto.

No projeto de máquinas-operatrizes um modelo interessante a ser seguido baseia-se no apresentado por IIDA (1.997) e DUL (1.995), porém aqui adaptado e enfatizado a favor dos critérios de segurança e higiene do trabalho anteriormente discutidos, ou seja:

· 1ª etapa: consiste basicamente na identificação da necessidade de criação de novos produtos, ou aprimoramento de um outro já existente; porém é muito importante que seja definido corretamente o problema a ser resolvido, além da avaliação dos quesitos relativos ao potencial de venda, rentabilidade, investimentos, custos necessários para produzí-los, etc.;

· 2ª etapa: se resume basicamente na determinação das especificações referentes ao perfil do produto em relação à função, dimensão, potência, qualidade, diversidade, preço e outros, devendo resultar em conjunto de critérios úteis na etapa de avaliação das alternativas. É nessa etapa que deve-se iniciar o trabalho em prol da melhoria das condições de trabalho, através da determinação de critérios rígidos que favoreçam a segurança e saúde do operador de máquinas-operatriz;

· 3ª etapa: consiste na elaboração de possíveis soluções para atender as especificações definidas na etapa anterior (2ª etapa). A criatividade e o bom senso exercem papel fundamental nessa etapa de trabalho, assim como a pesquisa de outros produtos semelhantes existentes no mercado. Diversas técnicas de criação podem e devem ser utilizadas nesta etapa, para que todas as possibilidades sejam

estudadas;

· 4ª etapa: consiste basicamente na avaliação das possíveis soluções resultantes da etapa anterior (3ª etapa), devendo-se avaliar todas as alternativas propostas, comparando-as entre si e verificando o nível de satisfação em relação às especificações previamente determinadas. Para isso, deve-se utilizar os critérios estabelecidos na 2ª etapa. Nessa etapa devem ser verificados com atenção especial os quesitos relativos a segurança e saúde do operador, e se preciso pode-se criar uma lista de verificações, incluindo todos os quesitos a serem observados;

· 5ª etapa: nessa etapa, necessariamente deve ser construído um modelo físico simplificado do produto ("mock-up"), utilizando-se materiais baratos e de fácil manuseio, tais como o gesso, madeira, papelão ou plástico. Este "mock-up" deverá ser testado e avaliado segundo diversos aspectos, entre eles a sua configuração geral, a sua estética, a postura do operador, o posicionamento dos mostradores e controles, o acoplamento com outras máquinas e equipamentos, as possibilidades de modulação dos seus componentes, a segurança do operador em relação aos fatores ambientais presentes nesse futuro posto de trabalho, etc.;

· 6ª etapa: consiste na construção de um protótipo com todos os mecanismos, usando-se os materiais e componentes que deverão fazer parte do produto real. Deve ser colocado em operação para ser testado e aprovado, ou ainda para sofrer os devidos ajustes de projeto antes de ser encaminhado para a produção em série.

DUL (1.995), aplicou a técnica de construção de "mock-up" no redesenho de um torno mecânico, demonstrando excelentes melhorias nas condições de trabalho, através da adequação ergonômica desta máquina.


Esse modelo está sendo aplicado no re-projeto de uma agulhadeira, onde está sendo estudado o nível de ruído gerado por essa máquina-operatriz, que é muito utilizada nas indústrias de tecelagem. Como ferramentas auxiliares nesse trabalho estão sendo aplicadas técnicas de projetos de sólidos e modelamento por elementos finitos, além da técnica de análise vibro-acústica das principais fontes de ruído da máquina.

BIBLIOGRAFIA

AMBRÓSIO, Antônio de Fátima Lopes, CAMAROTTO, João Alberto. (1.994). Introdução à Engenharia de Segurança do Trabalho. São Paulo: Universidade Federal de São Carlos.

BAXTER, M. R. (1.998). Projeto de produto. 1ª ed. Tradução de Itiro Iida. São Paulo: Ed. Edgard Blucher Ltda.

BENSOUSSAN, Eddy, ALBIERI, Sérgio. (1997). Manual de higiene, segurança e medicina do trabalho. São Paulo: Ed. Atheneu.

BRASIL. Ministério do Trabalho. Secretaria de Segurança e Medicina do Trabalho. (2.000). Segurança e Medicina do Trabalho. 44 ed. São Paulo: Atlas.

BRASIL. Leis e Decretos. (1.988). Constituição da República Federativa do Brasil -1988. Brasília: Ministério da Educação e Cultura.

CAMAROTTO, João Alberto, MATTOS, Ubirajara Aluízio de Oliveira. Normalização em higiene e segurança do trabalho. (1.984). Revista

Brasileira de Saúde Ocupacional. s.l. : s.e., v. 12, n.47, p. 69-72, jul./set.

CAMPOS, José Luiz Dias, CAMPOS, Adelina Bitelli Dias. (1.996). Acidentes do trabalho: prevenção e reparação. 3ªed., São Paulo: LTr Editora Ltda.

CHAPANIS, Alphonse. (1.972). A engenharia e o relacionamento homem-máquina. Tradução de Marcio Cotrim. São Paulo: Atlas.

COSTA, Armando Casimiro, & BREDA, Maria Vitória. (1.992). Legislação da segurança e medicina do trabalho. 2ª ed., São Paulo: LTr.

DE CICCO, Francesco M. G. A. F. & FANTAZZINI, Mário Luiz. (1.994). Introdução à Engenharia de Segurança de Sistemas. 3ª ed. São Paulo: FUNDACENTRO.

DUL, Jan, WEERDMEESTER, Bernard. (1.995). Ergonomia prática. Tradução de Itiro Iida. São Paulo: Edgard Blücher.

FASANELLA, Luiz Carlos (Coordenador). (1.991). Brazilian Machine-Tools. 6ª ed. São Paulo: Editora Banas Ltda./ ABIMAQ/SINDMAQ.

GASPARINI, Ana Cristina Limongi França, et al. (s.d.). CIPA: curso de treinamento. 24ª ed. São Paulo: Ind. Graf. Bentivegna Ed. Ltda. / SESI.

GONÇALVES, Edwar Abreu. (1.996). Segurança e medicina do trabalho em 1200 perguntas e respostas. São Paulo: LTr Editora Ltda.

GONÇALVES, Edwar Abreu. (1.995). Apontamentos técnico-legais de segurança e medicina do trabalho. São Paulo: LTr Editora Ltda.


IIDA, Itiro. (1.997). Ergonomia: projeto e produção. 4ª ed. São Paulo: Edgard Blücher.

KITTLER, Anton Johann (Coordenador). (1.989). Brazilian Machine-Tools. 5ª ed. São Paulo: Editora Toledo Ltda./ ABIMAQ/SINDMAQ. Tradução: Francis Henrik Aubert

PEREIRA, Solange Martins. (1.996). Acidentes do trabalho: definições, causas e efeitos. Monografia apresentada no curso de especialização e engenharia de segurança e em medicina do trabalho. UFSCar/UNIMAR, Marília.

RIBEIRO FILHO, Leonídio F. (1.974). Técnicas de Segurança do Trabalho. São Bernardo do Campo: C.V.C.

RUPPENTHAL, Janis Elisa; OLIVEIRA, João Hélvio Righi de; AMARAL, Marco André Andrade do. (1.996). A identificação e avaliação de riscos em um sistema de gestão de segurança e saúde do trabalho. 16º Encontro Nacional de Engenharia de Produção; Piracicaba: Anais ref. 777.

ZOCCHIO, Álvaro. (1.971). Prática da Prevenção de Acidentes. 2ª ed. São Paulo: Atlas.



O DESENHO DAS ESTRUTURAS GEOMÉTRICAS:

POLIEDROS PLATÔNICOS E ARQUIMEDIANOS


Maria Alzira Loureiro1

Loureiro, M. A. O Desenho das Estruturas Geométricas: poliedros platônicos e arquimedianos. Revista Assentamentos Humanos, Marília, v2, n. 1, p55-70, 2000.

ABSTRACT

This paper deals with a new methodological procedure for learning solid geometry and for computerized or traditional drawing by observation of the metric relationships of the solid. To "think globally and to act locally" is the holistic slogan that sustains this whole new methodological procedure of research / learning. (3)

Key Words: Geometric structures, Architecture, Drawing, Distance Teaching, Polyhedron.

Palavras-Chave: Estruturas Geométricas, Arquitetura, Desenho, Ensino à Distância, Poliedros.

1 Doutora em Arquitetura e Urbanismo pela FAU - USP . Professora dos cursos de graduação e de pós-graduação em Arquitetura e Urbanismo da Faculdade de Engenharia e Arquitetura da FEA-UNIMAR.



Resumo

Existe um novo procedimento metodológico de aprendizagem da geometria sólida e do desenho (informatizado ou tradicional) por meio da observação das relações métricas do sólido. "Pensar globalmente e agir localmente" é o slogan holístico que sustenta todo este novo procedimento metodológico de pesquisa / aprendizagem. (3)

Introdução

Esta pesquisa tem como objetivo desenvolver um novo procedimento metodológico de ensino-aprendizagem, a fim de mostrar ao discente como se processa o "aprender à aprender" no sentido resolver os problemas de representação gráfica das estruturas geométricas (planas e sólidas), com instrumentos gráficos tradicionais ou informatizados.

Justifica-se esta pesquisa porque:

1 - a linguagem gráfica (precisa e expressiva) constitui a linguagem usada por todos os profissionais que trabalham com projeto: arquitetos, designers, engenheiros, etc. e precisam acompanhar o avanço tecnológico e as necessidades dos usuários;

2 - para o século XXI, a tendência é a "universidade livre", com ensino à distância, que justifica a necessidade de pesquisas sobre novos procedimentos metodológicos de ensino-aprendizagem, coerentes com as características da "Era da Informática" ou "Era do Conhecimento";

3 - o ensino presencial exige um professor. O ensino à distância, exige um tutor enquanto que,

4 - no ensino presencial o aluno é passivo. No ensino à distância, o aluno é interativo.

MATERIAL E MÉTODO

Antes de discutir o material e método empregados, deve-se ressaltar que o discente deve ter conhecimentos básicos da instrumentalização gráfica, sabendo fazer desenho informatizado. Para tal, deve ter conhecimentos básicos de AutoCAD. (3)

Com relação ao ensino presencial, alunos princicpiantes devem ser instruídos no sentido de aquisição da instrumentalização ( seja de forma tradicional, suja da forma informatizada, à medida que tais requisitos estejam sendo acionados.

Já os alunos com conhecimentos básicos terão no professor orientador no sentido de se visualizarem soluções. A metodologia a ser empregada será tanto na forma tradicional como na informatizada. Na primeira são obtidas as medidas dos sólidos com a aplicação da geometria plana euclidiana. Já no desenho projetivo quando há necessidade de projeções tridimensionais, o discente trabalhará com desenho em perspectiva cavaleira ( para tal, empregará folhas de papel vegetal (layers) para sobrepor as construções até chegar à arte final. (2,3)

Com referência à terceira forma de trabalho, o desenho informatizado (da computação gráfica), o aluno deverá desenhar após tomar medidas dos sólidos, utilizando-se dos comandos de desenho em 2D do AutoCAD (coordenadas x,y)

Por último, tanto para os desenhos em 2D como em 3D, devem ser utilizados todos os recursos de visualização técnica da últimas versões do software AutoCAD, inclusive os "layers".

O trabalho foi desenvolvido em cinco partes: A, B, C, D, E, relacionadas com o desenho dos poliedros platônicos e dos arquimedianos, como se segue:

PARTE A - OBSERVANDO O DODECAEDRO REGULAR

Existem 5 POLIEDROS PLATÔNICOS, assim chamados por terem sido estudados e divulgados por PLATÃO.


O DODECAEDRO é um deles! O DODECAEDRO e o ICOSAEDRO são os dois poliedros mais complicados para construir e os mais usados nas construções de geodésicas.

Observando o dodecaedro, deve-se lembrar que:

1. objetivo desta observação não é criar fórmulas matemáticas e muito menos copiar resultados já existentes.

2. objetivo principal é o DESENHO:

3. Através do qual deve-se desenvolver a percepção visual espacial e em seguida,

4. pesquisar e criar um caminho para organizar as superfícies de maneira correta e precisa.

Entretano, não existem receitas, por isso você deve-se procurar outras relações métricas para resolver este problema. É como um "quebra-cabeça" muito interessante, utilizando o AutoCAD ou qualquer outro instrumento gráfico. O que vale é a observação, a percepção, a intuição e a razão.

Primeiro passo: antes de iniciar o desenho, é necessário observar a forma do dodecaedro já desenhada!

1. O dodecaedro regular é composto por 12 faces compostas por pentágonos regulares.

2. Cada nó é composto por 3 vértices destes pentágonos.

3. A lógica leva-nos a refletir que se em cada face há 5 vértices e se há 12 faces no dodecaedro, então vértices e faces multiplicados, tem-se 60 vértices. Se os vértices estão justapostos de 3 em 3, então teremos 60/3 = 20 nós!

4. Por outro lado, os lados dos pentágonos justapostos de 2 em 2, formam 30 arestas.

5. A lógica permite então concluir que 12 faces vezes 5 lados = 60 lados. Se os lados das faces estão justapostos de 2 em 2, então teremos 60/2 = 30 arestas!

Segundo passo: corresponde à observação dos contornos das vistas de cima e das duas laterais

As faces opostas são paralelas e invertidas, uma fica " virada" de um lado e a outra oposta, fica "virada" para o outro lado numa rotação de 180º sobre o mesmo eixo central.

Definindo duas destas faces opostas como base superior e base inferior, os outros dez pentágonos compreenderão todo o resto da superfície poliédrica; cinco "virados para cima" partindo da base inferior; cinco "virados para baixo" partindo da base superior.

A vista de cima tem como linha de contorno, um decágono regular, composto por 10 arestas justapostas duas a duas; estas mesmas arestas, nas duas vistas laterais formam um "ziguezague".


Terceiro passo: observa-se a organização dos vértices.

Imagine que as arestas medem 100mm.

Começar a desenhar a vista de cima, para organizar no PH, as projeções dos vértices.

Os 5 vértices (nós) da base superior e os 5 vértices da base inferior ... êles estão organizados dentro de um cilindro.

Assim percebe-se que os 10 vértices (nós) das laterais estão organizados dentro de um outro cilindro. Unindo os vértices alternados dois a dois, aparecem dois grandes pentágonos regulares cujos lados são as diagonais menores dos pentágonos das faces do dodecaedro.

Quarto passo: determina-se as dimensões .

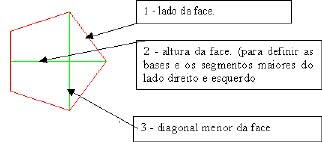

É necessário determinar a dimensão dos lados dos 2 pentágonos maiores cujos vértices são os 10 nós das laterais. Primeiramente desenha-se um pentágono regular (uma face) com 100mm de lado. Em seguida, determina-se a diagonal menor, e constrói-se um pentágono regular cujo lado é a diagonal menor da face. A seguir, determina-se o centro dos dois pentágonos que devem ser copiados de maneira a ficarem concêntricos.


RESULTADOS E DISCUSSÃO DA PARTE A

Em primeiro lugar, determina-se as posições dos vértices, por partes.

Na primeira parte, desenha-se a vista de cima, em 2d. Para tal, seleciona-se estes dois pentágonos a fim de obter seus simétricos por rotação, por meio do comando POLAR (array), com ponto central no centro dos polígonos.

Na segunda, desenha-se a vista lateral em 2d. Antes de começar a desenhar, observa-se o contorno de uma das vistas laterais. A vista lateral abaixo, tem o seu contorno composto por medidas exatas das faces:

Observe as figuras acima:

a - As bases superior e inferior estão representadas pelas alturas dos pentágonos das duas bases;

a.1 - estão representadas em posições simetricamente invertidas (observe estas posições na vista de cima).

b - Os dois segmentos que formam o contorno do lado direto são simetricamente invertidos aos do lado esquerdo;

b.1- os segmentos menores destes contornos correspondem à verdadeira grandeza das arestas das faces pentagonais;

b.2 - os segmentos maiores correspondem à verdadeira grandeza da altura da face pentagonal (são do mesmo comprimento das bases).

c - Observa-se na vista de cima os alinhamentos de cada conjunto de 5 vértices.

d - Os vértices das bases (dois conjuntos de cinco) têm alturas diferentes, porém pertencem a um cilindro.

e - Os vértices laterais (dois conjuntos de cinco) têm alturas diferentes, porém pertencem a um outro cilindro. dos 12 vértices do dodecaedro regular. É necessário determinar os comprimentos dos seguintes segmentos:


Sobre a vista de cima e trace as coordenadas que passam pelos vértices e determinam uma das vistas laterais.

Os vértices pertencem a dois cilindros distintos assim como as coordenadas. A seguir, deve-se colocar os segmentos da altura da face e do lado das faces nos lugares certos, por meio de arcos. Observe-se o desenho abaixo:

Na terceira , desenha-se o módulo em 3D

Deve-se procurar determinar as distâncias de cada vértice ao `PH".Sobre a vista de cima, em perspectiva, seleciona-se cada pentágono e movimenta-os conforme as alturas obtidas.

Assim, todos os vértices (ou nós) estão colocados nos lugares certos no espaço 3D.

Une-se os vértices laterais e determine o módulo do dodecaedro formado pelas duas bases e por dois pentágonos laterais. Este módulo tem as duas bases fixas e dois pentágonos laterais móveis. Se se determinar o eixo vertical que passa pelos centros das duas bases, multiplicar os dois pentágonos por 5, dentro de 360º , o dodecaedro regular estará desenhado em 3D.


PARTE B : OBSERVANDO O ICOSAEDRO REGULAR

Primeiro passo: antes de iniciar o desenho, é necessário observar a forma do icosaedro já desenhada. O icosaedro regular é composto por 20 faces compostas por triângulos equiláteros. Cada nó é composto por 5 vértices (1 vértice de cada 5 triângulos.).

Utilizando-se a lógica, 3 vértices vezes 20 faces tem-se 60 vértices. Se os vértices estão justapostos de 5 em 5, então teremos 60/5 = 12 nós.

Por outro lado, os lados dos triângulos justapostos de 2 em 2, formam 30 arestas ou nós.

A lógica permite então concluir que 12 faces vezes 5 lados = 60 lados. Se os lados das faces estão justapostos de 2 em 2, então teremos 60/2 = 30 arestas ou nós.

Segundo passo: observa-se os contornos das vistas de cima e das duas laterais. As faces opostas são paralelas e invertidas duas a duas. Definindo cinco destas faces opostas como parte superior e parte inferior, os outros dez triângulos

compreenderão todo o resto da superfície poliédrica; cinco "virados para cima", partindo da parte inferior; cinco "virados para baixo", partindo da parte superior. A vista de cima tem como linha de contorno, um decágono regular, composto por 20 arestas justapostas duas a duas. Estas mesmas arestas, nas duas vistas laterais formam um "ziguezague".

Terceiro passo: observa-se a organização dos vértices. Imaginem-se as arestas com 100 mm. Se começar a desenhar a vista de cima, para organizar as projeções dos vértices no PH, pode-se observar que as partes inferior e superior contêm 6 vértices cada. Os dois vértices centrais são extremidades de um dos eixos de simetria. Ficam outros 5 vértices (nós) para cada parte, formando um pentágono superior e um pentágono inferior invertidos. Observe-se que os 10 vértices (nós) estão organizados dentro de um cilindro. Unindo os vértices alternados dois a dois, aparecem dois grandes pentágonos regulares cujos lados são as verdadeiras grandezas das arestas do icosaedro.

Quarto passo: determina-se as dimensões. Para desenhar a vista de cima, primeiro desenha-se dois pentágonos cujos vértices são os 10 nós das laterais (cinco em cada pentágono). Os outros dois que faltam são as extremidades do eixo de simetria. (Ficam coincidentes, bem no centro da vista de cima). Deve-se desenhar um pentágono regular, com 100mm de lado. Em seguida, desenha-se um círculo (3P), passando por três de seus vértices. Depois, seleciona-se o pentágono com centro de simetria, no centro da circunferência. Dessa forma, uni-se todos os dez vértices dos pentágonos, obtém-se o contorno da vista de cima, isto é, a representação ortogonal dos dez triângulos laterais, que formam o "zigue-zague" das vistas laterais.


Unindo todos os dez vértices ao centro da circunferência, aparecem representados os 5 triângulos superiores e os 5 triângulos inferiores.

Quinto passo: observa-se as posições dos vértices. A observação das posições dos vértices fornece um exercício bastante interessante. Primeiro, veja-se o contorno de uma das vistas laterais. A vista lateral esquerda interessa porque o seu contorno configura um hexágono irregular e seu eixo vertical define a projeção como simétrica reflexiva.

Deve-se levar em consideração que: a) Os dois lados superiores e os dois lados inferiores medem 100mm, pois correspondem às verdadeiras grandezas das arestas do icosaedro. b) Os dois contornos laterais (verticais) são exatamente as alturas das faces triangulares. c) Na vista lateral direita, nota-se que o mesmo eixo define a figura como simetria por rotação (invertida). d) Outro fato interessante, é que o icosaedro regular é inscrito numa esfera que passa por todos os seus 12 vértices. e) Um outro, é que os dez vértices laterais pertencem a um cilindro.


RESULTADOS E DISCUSSÃO DA PARTE B

Sexto passo: desenha-se a vista lateral. A vista lateral esquerda é a mais adequada para desenhar. Assim, seguem-se os seguintes passos:

1. Desenha-se a vista de cima.

2. A seguir, desenha-se a projeção da vista de frente do cilindro.

3. Com um arco com raio igual ao comprimento da aresta do icosaedro, determina-se, na projeção da vista de frente do cilindro, mais dois vértices.

4. Com 3 vértices já determinados, traça-se a circunferência (3P) que passa por estes três pontos. Esta circunferência é a projeção da vista de frente da esfera circunscrita.

5. Esta circunferência por sua vez, determina os outros três vértices superiores. Assim, a vista lateral fica desenhada.

Sétimo passo: desenha-se o módulo em 3D. Esta vista determina as alturas dos vértices do icosaedro. Inicialmente, deve-se determinar as distâncias de cada vértice ao PH. A partir disso, seguem os estágios abaixo:

1 - Sobre a vista de cima (2D) em perspectiva, deve-se selecionar cada um dos dois pentágonos e levantá-los conforme as alturas obtidas ;

2 - A seguir, traça-se uma linha vertical, com o comprimento do eixo (altura maior) para determinar os dois vértices ( o superior e o inferior).

3 - Todos os vértices (ou nós) estão colocados em seus lugares certos no espaço 3D.

4 - Por fim, como um exercício, unindo os vértices laterais, pode-se determinar o módulo do icosaedro formado por quatro triângulos equiláteros. Multiplica-se este módulo por cinco ao redor do eixo vertical, por meio da simetria por rotação ( array)


Construção do TRONCOICOSAEDRO

O troncoicosaedro é um dos poliedros arquimedianos. Pode-se construir um icosaedro, apenas com linhas nas arestas.

Assim, a seguir, dividem-se as arestas em três partes. Em seguida, seccionam-se as faces, de modo que:

a) nos lugares dos vértices (nós) do icosaedro, ficam pentágonos regulares;

b) nos lugares dos triângulos das faces, ficam hexágonos regulares.

icosaedro passa a ser um troncoicosaedro, composto por 12 pentágonos regulares e 20 hexágonos regulares. Seu módulo deverá ter duas bases pentagonais fixas , 5 faces pentagonais móveis e 5 faces hexagonais móveis. O resultado final é o módulo do icosaedro cuja a organização das partes correspondentes deste novo sólido está apresentada a seguir:

CONCLUSÃO

O procedimento metodológico desenvolvido nesta pesquisa, possibilita o estudo de qualquer poliedro regular (platônicos), semi-regular ( arqui-medianos) ou irregular e sua construção gráfica por meio de instrumentos gráficos tradicionais ou informatizados. Assim, da mesma forma, possibilita a construção dos poliedros arquimedianos e de geodésicas, sem necessidade de novas teorias ou métodos. Basta observar, descobrir e

desenhar, "aprender à aprender".

Como exemplo para esta conclusão, o mesmo procedimento metodológico pode ser utilizado para construir o troncoicosaedro. Tem este nome, porque todos os poliedros regulares (tetraedro, hexaedro, octaedro, dodecaedro e icosaedro), quando seccionados por planos que dividem suas arestas em 3 partes iguais, chamam-se troncos. Troncoicosaedro é o icosaedro cujas arestas


foram divididas em 3 partes iguais e seus vértices foram seccionados, transformando-se em pentágonos regulares. Evidentemente, as faces triangulares transformam-se em hexágonos regulares. Da mesma forma, os outros três poliedros regulares (o tetraedro regular, o hexaedro regular e o octaedro regular) têm seus poliedros arquimedianos, bastando para isso, dividir suas arestas

em 2 ou em 3 partes iguais. Depois, divide-se as novas arestas em 2 ou partes iguais, até chegar ao infinito, isto é, a esfera inscrita do poliedro platônico inicial. A seguir, alguns exemplos; cria-se outras construções usando os mais diversos instrumentos gráficos (prancheta tradicional ou os mais diversos softwares) com suas específicas potencialidades gráficas.

PARTE C : OBSERVANDO O OCTAEDRO REGULAR

Primeiro passo: antes de iniciar o desenho, é necessário observar a forma do octaedro já desenhada!

O octaedro regular é composto por 08 faces compostas por triângulos equiláteros. Cada nó é composto por 4 vértices destes triângulos.

A lógica leva-nos a refletir que se em cada face há 3 vértices e se há 08 faces no octaedro, então vértices e faces multiplicados, tem-se 24 vértices. Se os vértices estão justapostos de 4 em 4, então teremos 24/4 = 06 nós!

Por outro lado, os lados dos triângulos equiláteros justapostos de 2 em 2, formam 12 arestas. A lógica permite então concluir que 08 faces vezes 3 lados = 24 lados. Se os lados das faces estão justapostos de 2 em 2, então teremos 24/2 = 12 arestas!

Segundo passo: observa-se as similaridades entre o número de lados, arestas e vértices dos poliedros. Se o octaedro regular tem 6 vértices, o hexaedro regular (cubo) tem 6 faces e o tetraedro regular tem 6 arestas; então cada vértice do octaedro pode pertencer ao centro de cada face de um hexaedro regular, como pode pertencer ao


ponto médio de cada aresta de um tetraedro regular.

Acompanhando este raciocínio, determina-se o ponto médio de uma das diagonais de cada face do cubo, ou o ponto médio de cada aresta do tetraedro regular inscrito neste cubo. A seguir e determina-se os o triângulos que formam as faces do octaedro regular.

Terceiro passo: observa-se as vistas ortogonais do octaedro regular. A união de quatro nós coplanares, tem-se um quadrado. Tem-se, portanto, 3 quadrados perpendiculares entre si. As distâncias entre os vértices opostos são as diagonais destes quadrados. Acompanhando este raciocínio, desenha-se um quadrado e uma diagonal perpendicular à este quadrado, passando pelo ponto médio das diagonais.

VISTAS ORTOGONAIS

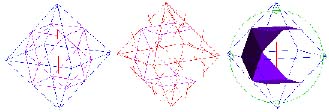

Construção do CUBOCTAEDRO

Determina-se os pontos médios de cada aresta do octaedro. Secciona-se o octaedro regular por meio de planos perpendiculares aos eixos passando pelos pontos médios das arestas; tem-se o CUBOCTAEDRO composto por 6 quadrados (nos lugares dos 6 vértices) e 8 triângulos equiláteros (nos lugares das 8 faces) conforme a seqüencia abaixo.

O MÓDULO


Acompanhando este raciocínio, pode-se desenhar duas bases fixas ( 2 quadrados) e as laterais móveis (um quadrado e dois triângulos equiláteros. Girando as faces laterais ao redor do eixo vertical quatro vezes ao redor de 360º, tem-se o octaedro completo.

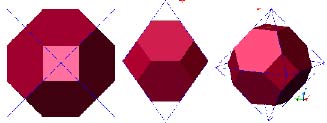

Construção do TRONCOCTAEDRO

Determina-se os dois pontos que dividem cada aresta do octaedro em 3 partes iguais. Seccionando o octaedro regular por meio de planos perpendiculares aos eixos centrais, passando pelos pontos que dividem as arestas em três partes iguais, tem-se um troncoctaedro formado por 6 quadrados (nos lugares dos 6 vértices) e por 8 hexágonos regulares (nos lugares das 8 faces triangulares)

O MÓDULO

Da mesma forma como foi determinado o módulo do cuboctaedro, deve-se proceder com o troncoctaedro; duas bases fixas (2 quadrados) e as 3 faces móveis (2 hexágonos e um quadrado).

Multiplicando 4 vezes as faces móveis ao redor do eixo vertical ( simetria por rotação), tem-se o troncoctaedro completo.

PARTE D : OBSERVANDO O TETRAEDRO REGULAR

Primeiro passo: antes de iniciar o desenho, é necessário observar a forma do octaedro já desenhada! O tetraedro regular é composto por 04 faces compostas por triângulos equiláteros. Cada nó é composto por 03 vértices destes triângulos.

A lógica leva-nos a refletir que se em cada face há 3 vértices e se há 04 faces no tetraedro regular, então vértices e faces multiplicados, tem-se 12 vértices. Se os vértices estão justapostos de 03 em 03, então teremos 12/03 = 04 nós! Por outro lado, os lados dos triângulos equiláteros justapostos de 2 em 2, formam 06 arestas.

A lógica permite então concluir que 04 faces vezes 3 lados = 12 lados. Se os lados das faces estão justapostos de 2 em 2, então teremos 12/2 = 06 arestas!

Segundo passo: observa-se as similaridades entre o número de lados, arestas e vértices dos poliedros. Se o tetraedro regular tem 06 arestas, o hexaedro regular (cubo) tem 6 faces e o octaedro regular tem 6 nós; então as arestas do tetraedro regular podem coincidir com as diagonais opostas e reversas das faces de um hexaedro regular, assim como os pontos médios cada aresta do tetraedro regular podem pertencer aos nós de um octaedro regular. As distâncias entre as arestas opostas do tetraedro regular,coincidem com o comprimento das arestas do cubo e com o comprimento do eixo de simetria do octaedro regular.


Acompanhando este raciocínio, determina-se os 3 pares de diagonais reversas das faces do cubo; a seguir determina-se os o triângulos que formam as faces do tetraedro regular.

VISTAS ORTOGONAIS

As projeções ortogonais das vistas de cima, de frente e laterais, terão sempre o contorno quadrado, cobrindo a área igual a área da face do quadrado circunscrito e a verdadeira grandeza da aresta do tetraedro que no caso é a diagonal deste "quadrado" projetado.- Apenas a perspectiva isométrica mostra uma projeção triangular, porém não é a verdadeira grandeza da face do tetraedro.

Construção do OCTAEDRO REGULAR

Primeiro passo: determina-se os pontos médios das arestas do tetraedro regular.

Segundo passo: secciona-se o tetraedro regular por meio de planos que passam por três pontos. As quatro faces triangulares do tetraedro ficam substituídas por quatro triângulos equiláteros menores . Os quatro nós ficam substituídos por outros quatro triangulos eqüiláteros, compondo o octae dro regular inscrito no tetraedro regular.

VISTAS ORTOGONAIS

Construção do TRONCOTETRAEDRO

Primeiro passo: divide-se as arestas do tetraedro regular em três partes iguais; obtêm-se dozes pontos distintos e eqüidistantes do centro do tetraedro ou do cubo circunscrito

Segundo passo: secciona-se o tetraedro regular por meio dos planos perpendiculares aos seus eixos, passando por três pontos mais próximos aos seus nós (vértices).

Terceiro passo: analisa-se os resultados; os quatro vértices transformam-se em quatro triângulos equiláteros cujos lados medem 1/3 do comprimento das arestas do tetraedro regular; as quatro faces do tetraedro regular ficam transformadas em quatro hexágonos regulares, cujos lados medem 1/3 do comprimento das arestas do tetraedro


regular; O troncotetraedro é formado por quatro hexágonos regulares e quatro triângulos equiláteros; as projeções ortogonais de cima mostram o hexágono ou o triângulo equilátero em verdadeira grandeza.

PARTE E : OBSERVANDO O HEXAEDRO REGULAR

Primeiro passo: antes de iniciar o desenho, é necessário observar a forma do hexaedro regular já desenhada. O hexaedro regular é formado por seis quadrados perpendiculares entre si dois a dois, por doze arestas e por oito vértices denominados nós da estrutura. Cada nó é composto por três quadrados. Os comprimentos das alturas do hexaedro regular coincidem com os comprimentos de suas arestas.

Segundo passo: observa-se as suas projeções ortogonais. As projeções ortogonais de cima, de frente e laterais projetam sempre a forma de quadrado. Cada projeção mostra duas de suas faces opostas, coincidentes, sobrepostas e em verdadeiras grandezas e as outras quatro coincidentes com os seus contornos; a perspectiva isométria, o contorno do hexaedro regular é um hexágono regular.

Construção do CUBOCTAEDRO

Primeiro passo: determina-se os pontos médios das arestas do hexaedro regular.

Segundo passo: secciona-se o hexaedro regular por meio de planos perpendiculares aos seus eixos de simetria, passando por três pontos médios das arestas mais próximos de cada nó (vértice).

Terceiro passo: observa-se os resultados; os oito vértices ou nós do hexaedro regular foram transformados em oito triângulos equiláteros e as seis faces quadradas em outros seis quadrados menores; os eixos que passam pelos pontos centrais das faces opostas, são de simetria polar.


Quarto passo: estuda-se a construção do módulo; o módulo pode ser obtido, considerando as duas faces opostas fixas e uma parte lateral móvel composta por um quadrado e dois triângulos equiláteros; girando esta parte móvel ao redor do eixo vertical quadro vezes, em espaços de 90º cada, (num total de 360º), tem-se o cuboctaedro construído.

Quinto passo, observa-se as vistas ortogonais; as vistas ortogonais tem seus contornos em formas de quadrados cobrindo a área igual as faces do hexaedro regular; apenas os quadrados menores são projeções de suas faces em verdadeiras grandezas.

Construção do TRONCOCUBO

Primeiro passo: divide-se cada aresta do hexaedro regular em três partes iguais.

Segundo passo: secciona-se o hexaedro regular por meio de planos perpendiculares aos seus eixos de simetria, passando por três pontos médios das arestas mais próximos de cada nó (vértice).

Terceiro passo: observa-se os resultados; os oito vértices ou nós do hexaedro regular foram transformados em oito triângulos equiláteros e as seis faces quadradas em outros seis octógnos irregulares; os eixos que passam pelos pontos centrais das faces opostas, são de simetria polar.

Quarto passo: estuda-se a construção do módulo; o módulo pode ser obtido, considerando as duas faces opostas fixas ( octógonos irregulares) e uma parte lateral móvel composta por um octógono irregular e dois triângulos equiláteros; girando esta parte móvel ao redor do eixo vertical quadro vezes, em espaços de 90º cada, (num total de 360º ), tem-se o troncocubo construído.

Quinto passo: observa-se as vistas ortogonais; as vistas ortogonais tem seus contornos em formas de quadrados cobrindo a área igual as faces do hexaedro regular; apenas os octógonos irregulares são projeções de suas faces em verdadeiras grandezas.

BIBLIOGRAFIA

SÁ, Ricardo. Edros. São Paulo: Projeto Editores Associados, 1982.

LOTUFO, Victor. Geodésicas & Cia. São Paulo: Projeto Editores Associados, 1982.

LOUREIRO, Maria Alzira. O Desenho das Estruturas Geométricas. Tese de Doutorado defendida na FAU-USP, São Paulo, 1993.


ENSINO À DISTÂNCIA: POTENCIALIDADES, TENDÊNCIAS ATUAIS E VISÃO PROSPECTIVA

PARA O ENSINO DO DESENHO


Paulo Kawauchi 1

Maria Alzira Loureiro2

Kawauchi, P. e Loureiro, M.A. Ensino à Distância: Potencialidades, Tendências Atuais e Visão Prospectiva para o Ensino do Desenho. Revista Assentamentos Humanos, Marília, v2, n. 1, p71-80, 2000.

ABSTRACT

This study is a reflection on the current posture of the teacher - researcher of non-verbal graphic language (drawing) as he confronts the violent mutation that affects all those systems modeled by the Industrial Era; seeking to adapt this posture to the characteristics of the Age of Information.

Key Words: Drawing, Computer graphics, Networks, Teaching, Prospective Vision, Sistemic Vision.

Palavras-Chave: Desenho, Computação Gráfica, Redes, Visão Holística, Visão Prospectiva.

1 Doutor em Arquitetura e Urbanismo pela FAU - USP. Professor dos cursos de graduação e de pós-graduação em Arquitetura e Urbanismo da Faculdade de Engenharia e Arquitetura da UNIMAR.

2 Doutora em Arquitetura e Urbanismo pela FAU - USP. Professora dos cursos de graduação e de pós-graduação em Arquitetura e Urbanismo da Faculdade de Engenharia e Arquitetura da UNIMAR.



RESUMO

Trata-se de uma reflexão sobre a atual postura do professor- pesquisador da linguagem gráfica não verbal (desenho) frente a violenta mutação que atinge todos os sistemas modelados pela Era Industrial, buscando adequar esta postura com as características da Era da Informação.

INTRODUÇÃO

Na obra "Guerra e Anti-Guerra" ( 6 ) de Alvin e Heidi Toffler, os autores defendem a tese ainda pouco compreendida, mas que vale a pena refletir...

... "A maneira de fazermos a guerra, reflete a maneira pela qual criamos a riqueza, e a maneira de fazermos a anti-guerra, reflete a maneira pela qual fazemos a guerra."

Esta visão prospectiva do casal Toffler, refere-se ao futuro imprevisível com o objetivo de refletir sobre propostas alternativas para o terceiro milênio a fim de preservar a vida no planeta Terra, afastando a possibilidade de continuação ou agravamento da crise atual dos sistemas, procurando reduzir ao máximo a escassez da matéria prima natural que produz a escassez do direito da qualidade de vida do ser humano, a escassez da liberdade de se escolher um estilo de vida, a escassez de reflexão sobre o sentido da vida.

"...uma tecnologia mais limpa, onde a diversidade mais rica de culturas e povos pode participar da formação do futuro... no qual a praga da guerra esteja estancada."

"Hoje, na medida em que o mundo sai violenta e rapidamente da era industrial e entre a num novo século, muito do que sabemos sobre a guerra e anti-guerra

fica perigosamente obsoleto, Está surgindo uma nova economia revolucionária baseada no conhecimento e não mais nas matérias-primas e no trabalho físico convencionais. Essa notável alteração na economia mundial, está trazendo com ela uma revolução paralela na natureza do conflito armado."

Os autores enfatizam "Dez Características Chaves" na nova economia para a Era da Informação, que devem ser analisadas por meio de uma visão sistêmica em todas as áreas do conhecimento.

JUSTIFICATIVA

Essa é a razão da importância dessas "Dez Características Chaves" serem analisadas na área de Desenho a fim de adequar o ensino e a pesquisa desta área do conhecimento aos novos objetivos prospectivos da Era da Informação.

O relacionamento de cada uma dessas características com o ensino e a pesquisa da Linguagem Gráfica Informatizada relacionada com a área projetual ( Arquitetura, Desenho Industrial, Programação Visual, Publicidade e Propaganda, Engenharia, etc.) e com a área de Comunicação e Expressão ( Letras, Artes Plásticas) a linha de pesquisa que proponho a ser desenvolvida a fim de buscar procedimentos metodológicos que contribuam com os objetivos do Ecodesenvolvimento e se adequam a Era da Informação.

Era da Informação... Era da Informação... Infosfera... Tecnosfera.... Sociosfera... Globalização. São palavras-índices de uma nova sociedade moldada pela informação, pelo conhecimento que possibilita a criação de novas tecnologias que possibilitam informações em todo o planeta Terra (infosfera) em tempo real que possibilitam a geração de novos conhecimentos que desenvolvem mentalmente a humanidade, transformando as sociedades em todo o


acompanham o desenvolvimento tecnológico relacionado com hardware e software específicos para a computação gráfica, animação, multimídia, realidade virtual, redes de informações (intranet, internet, etc.). O professor - pesquisador da área da linguagem gráfica não verbal deve estar informado sobre todos os conhecimentos produzidos atualmente, perceber as tendências e trabalhar com procedimentos metodológicos flexíveis que possibilitam adequar suas pesquisas e seu trabalho a um futuro imprevisível.

A adequação da produção gráfica informatizada armazenada em dados, informações, conhecimento, reduz o desperdício de mão-de-obra especializada, de energia humana e mecânica, de grandes espaços físicos para arquivos, de gastos com material de consumo e com instrumentos gráficos específicos, de tempo e de trabalho humano, e do orçamento necessário para a produção.

As modificações técnicas informatizadas, permitem que o desenho poça ser reutilizado e transformado, sem a necessidade de redesenhá-lo, como se fazia com os instrumentos tradicionais.

A visualização técnica informatizada do espaço bidimensional ou tridimensional possibilita tiras cópias impressas sob infinitas vistas ortogonais ou em perspectivas, infinitos detalhes, infinitas escalas de um mesmo desenho, sem mais a necessidade de desenhar cada uma das vistas, separadamente, como se fazia com os instrumentos tradicionais.

Os arquivos informatizados ocupam apenas o espaço virtual e não mais o espaço físico como se fazia com os instrumentos tradicionais. Além disso, possibilitam que os mesmos sejam reaproveitados e modificados posteriormente sem o problema de envelhecimento do suporte, como acontecia com o suporte de papel.

As comunicações entre os pesquisadores e profissionais da área projetual podem ser efetuadas por meio de redes e em tempo real, não mais sendo necessários os transportes aéreos,

planeta Terra (sociosfera), criando novas necessidades que motivam a criação de novas tecnologias em todo o planeta Terra (tecnosfera) que possibilitam informações em tempo real para todo o planeta Terra (infosfera) gerando novos conhecimentos ... A velocidade com que o planeta Terra se transforma, depende da informação que proporciona ao pesquisador a visão de mundo mais atualizada possível, necessária a todas as áreas projetuais tanto para os sistemas concretos como para os sistemas abstratos.

ANÁLISE POR SIMILARIDADE E CONTIGUIDADE

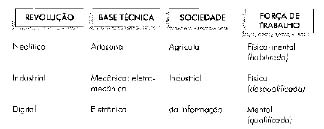

Sobre os Fatores de Produção:

Na Era Industrial, os fatores de produção eram os tangíveis : a terra, o trabalho, as matérias-primas e o capital. Na Era da Informação, esses fatores de produção se transformaram em fatores intangíveis que são os conhecimentos incluindo: dados, informações, imagens, símbolos, cultura, ideologia e valores.

A adequação do conhecimento como um todo, reduz a necessidade de mão-de-obra, de estoques, reduz o desperdício de energia, de matéria-prima, de tempo, de espaço e de dinheiro necessários para a produção.

A diferença fundamental entre a Era Industrial e a Era da Informação relacionadas com o meio ambiente, está nos fatores de produção:

a - Na Era Industrial trabalha-se com recursos tangíveis (naturais e econômicos ) que são finitos e portanto não renováveis.

b - Na Era da Informação trabalha-se com recursos intangíveis (conhecimento) que para todos os efeitos são inexauríveis."

Potencialidades, tendências atuais e visão prospectiva para o ensino do desenho: Há dez anos, aproximadamente, a área de Desenho vem apresentando novas potencialidades que


terrestres ou marítimos, como acontecia há quase dez anos atrás.

Sobre os Valores Intangíveis: Os valores das companhias bem sucedidas da Era da Indústria eram medidos em termos de objetos e espaços construídos, como por exemplo: prédios, máquinas, ações e estoques.

"O valor das firmas bem sucedidas da Era da Informação está na capacidade que elas tem de adquirir, gerar, distribuir e aplicar estratégias e operacionar o conhecimento. O próprio capital se apoia em bens intangíveis."

Potencialidades, tendências atuais e visão prospectiva para o ensino do desenho: O ensino do Desenho na Era da Informação só será adequado ao sistema cultural, econômico, social, político, histórico, ideológico, científico, tecnológico, físico, ambiental, administrativo, se for desenvolvido por meio de instrumentos (software e hardware) mais atualizados.

Os hardware viabilizam o desempenho dos software, portanto devem acompanhar as necessidades da evolução dos software. Esse conjunto forma uma extensão do cérebro. As operações, as estratégias, os processos, as imagens são virtuais e portanto, intangíveis. Caracterizam-se pela capacidade de adquirir, gerar, distribuir, aplicar conhecimentos e apoiar em "materiais" intangíveis, que são as informações contidas em redes e em arquivos virtuais.

O valor do desenvolvimento da aprendizagem do Desenho, depende mais das idéias, das percepções e das informações que estão nas cabeças dos alunos e dos professores ou de outros profissionais, do que nos software, ou mesmo nos drivers dos computadores, ou em intranets, ou na internet, ou mesmo no ambiente do edifício universitário, onde se está sendo produzido o conhecimento.

Por essa razão, não é suficiente ter um ótimo equipamento informatizado,

com diferentes software mais atualizados, se o usuário não tiver o repertório intelectual que o possibilite de fato, manusear todas as potencialidades que os instrumentos oferece. Da mesma forma, também não terá valor algum, um profissional que tenha todo o potencial intelectual desenvolvido na área de Desenho informatizado e que seja contratado por uma firma que não tenha os instrumentos informatizados adequados.

Nas duas situações, haverá um total desperdício tanto dos instrumentos que mesmo sem uso ficam obsoletos, como de profissionais, que não produzirão o suficiente nem em qualidade nem em quantidade necessária para que a firma possa caminhar junto com a evolução da sociosfera, da tecnosfera, da infosfera.

Por essa razão, os verdadeiros valores na área de Desenho na Era da Informação, são intangíveis. Não é mais possível substituir o trabalho informatizado pelo trabalho manual, quando se pretende trabalhar com visão globalizante.

Com a computação gráfica, animação e multimídia, os objetos e as matérias-primas ( madeira, vidro, metal, etc..) são representados com meio de maquetes eletrônicas quadridimensionais, que não ocupam nem espaço nem peso real. São espaços e pesos virtuais, são intangíveis, que são as únicas condições necessárias para os projetos futuros, com visão prospectiva.

Sobre a Desmassificação: A Era Industrial caracterizou-se pela produção em massa, pela homogeneidade, pela padronização . Esse procedimento se torna cada vez mais obsoleto a medida em que se adquire os conhecimentos, que se divulgue as informações, que se desenvolva a tecnologia e a ciência.

A Era da Informação caracteriza-se pela desmassificação da produção, da distribuição e das comunicações que revoluciona a economia e a transforma de extrema homogeneidade para a extrema heterogeneidade.


Potencialidades, tendências atuais e visão prospectiva para o ensino do desenho: O ensino e pesquisa na área de Desenho, caracterizaram-se pela "tenacidade" e não pela "sagacidade". Eram propostos programas de ensino padronizados e provas padronizadas para todos os alunos de uma mesma classe. As disciplinas e os conteúdos eram desenvolvidos seguindo uma sincronização de conhecimentos. Os conteúdos de cada disciplina objetivavam uma determinada especialização, necessitando de professores especialistas para formar profissionais especialistas. Os conhecimentos especializados para cada disciplina, exigiam uma concentração em livros especializados. A programação dos assuntos de cada disciplina, oferecia a possibilidade de uma concentração de poder no professor , que decidia o quê, quando, onde, porque, quando aprender assim como sobre o que seriam avaliados.

Na Era da Informação, nota-se a distribuição de conhecimento individualizado, onde o professor de Desenho não ensina, mas orienta e aprende com cada aluno. Neste caso, quebra-se a barreira da centralização e o ensino limitado pelo repertório do professor.

As informações arquivadas em software ou nas redes( intranet e internet) são adquiridas pelo aluno-pesquisador no momento, na quantidade e na complexidade que realmente for necessária para cada projeto.

A desmassificação que desloca da homogeneidade para a extrema heterogeneidade, possibilita a democratização do conhecimento e o respeito pelas potencialidades individuais de cada aluno. Neste caso, quebra-se a barreira da concentração de conhecimentos em bibliografia tradicionais e passa a ser uma busca democrática de atualização de informações.

Sobre o Trabalho : A característica do trabalho na Era Industrial é o trabalho muscular, de baixa qualificação,

essencialmente intercambiável.

A educação em massa, à semelhança de uma fábrica, preparou trabalhadores para o trabalho rotineiro, repetitivo. Os trabalhadores eram classificados como "mão-de-obra direta" (produtivos) e "mão-de-obra indireta" (improdutivos).

A característica do trabalho na Era da Informática, é a crescente inintercambialidade de mão-de-obra, a medida que as exigências de habilitação sobem como foguete.

A classificação entre mão-de-obra direta e indireta ficam indefinidas a medida que a relação entre trabalhadores fabris, burocratas, técnicos e profissionais diminui, a "mão-de-obra indireta" produz um valor igual ou maior que a "mão-de-obra direta".

Potencialidades, tendências atuais e visão prospectiva para o ensino do desenho: A característica do profissional em computação gráfica na Era da Informação é a crescente inintercambialidade de mão-de-obra, a medida que as exigências de habilitação e de atualização é muito rápida e crescente.

A computação gráfica fornece ao profissional inúmeras metodologias e potencialidades para o desenvolvimento e apresentação visual do trabalho final.

A atitude "prossumista" faz com que o profissional em computação gráfica desenvolva suas potencialidades na medida de suas possibilidades e interesse, fazendo com que seu trabalho fique muito valorizado em qualidade e por isso torna-se um profissional inintercambiável. O valor do profissional em computação gráfica é intangível.

Com o desenvolvimento do CAD nas grandes indústrias, a classificação entre mão-de-obra direta e indireta ficam indefinidas a medida que a relação entre trabalhadores fabris, burocratas, técnicos e profissionais diminui, a "mão-de-obra indireta" produz um valor igual ou maior que a "mão-de-obra direta".

O próprio engenheiro, desenhista industrial, enfim o próprio profissional que projeta, faz os desenhos e transfere-os às


máquinas informatizadas para que as peças sejam moldadas, construídas por meio de tecnologias de robóticas especialistas. Isso faz com que muitos "especialistas" da Era Industrial percam suas funções, sendo substituídos por uma única pessoa.

Sobre a Inovação: Na Era Industrial, os trabalhadores seguiam os "manuais de regras" elaborados por outros, para a produção atender aos princípios da ordem e do progresso industrial que eram: a Sincronização, a Especialização, a Padronização, a Centralização, a Concentração e a Maximização.

Na Era da Informação, a constante inovação é necessária para competir : novas idéias para produtos, tecnologias, processos, marketing, finanças. Assim. as firmas espertas, estimulam os trabalhadores a tomar a iniciativa, a apresentar novas idéias e mesmo, se necessário, "jogar fora o manual de regras".

Potencialidades, tendências atuais e visão prospectiva para o ensino do desenho: Um manual de regras é fundamental para o trabalho industrial que visa a padronização de um produto, por um determinado espaço de tempo, impedindo com isso, a inovação de seu "design" com medo de correr riscos.

O profissional que utiliza a computação gráfica e o CAD em seus projetos tema a possibilidade de modificá-los constantemente, procurando inová-los e adaptá-los às novas tendências tecnológicas.

Utiliza do espaço virtual que possibilita fazer as simulações necessárias para qualquer projeto com visão prospectiva, reduzindo ao máximo as margens de erro.

Sobre a Escala: Na Era Industrial, a estratégia e da maximização se caracterizava, dentre outros exemplos, pelas grandes empresas, pelos milhares de trabalhadores que entravam aos

borbolhões pelos portões das fábricas, pela mesma quantidade de trabalhadores fazendo, praticamente, o mesmo trabalho braçal.

Na Era da Informação, a velha idéias de que maior é necessariamente melhor, está ficando cada vez mais ultrapassada. As unidades de trabalho se encolhem, as escalas das operações é minimizada juntamente com muitos dos produtos, equipes de trabalho pequenas, diferenciadas, grandes empresas estão ficando menores, pequenas, pequenas empresas estão se multiplicando.

Potencialidades, tendências atuais e visão prospectiva para o ensino do desenho: Na Era da Informação os profissionais que utilizam a linguagem gráfica não verbal em seus projetos, também necessitam de espaços necessários para guardar seus projetos gráficos. Estes projetos são guardados em arquivos contidos em espaços são virtuais em discos flexíveis (disquetes) ou em discos rígidos (winchesters).

A computação gráfica e a multimídia, faz com que a maximização e a padronização da produção sejam índices de desperdício. Desperdício de matéria prima, de mão de obra, de tempo de serviço, de dinheiro e de energia.
